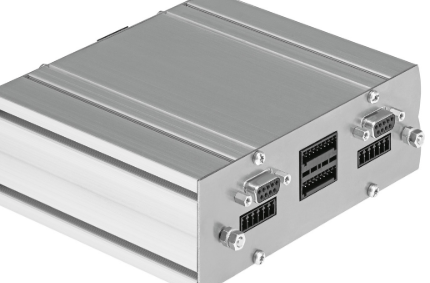

CMXH-ST2-C5-7-DIOP控制器，用于电机
一览
• 控制器控制两台驱动一个 H
型旋转齿形带的电机。
齿形带
移动一个滑块，滑块的位置由
控制器根据电机的编码器信号
来计算
• 电机并非直接分配给平面门架
的其中一根轴 (X 或 Y 轴)。
相
反，滑块在一根轴上的运动由
控制器控制两个电机的互动而
实现
• 支持安全功能“安全切断
扭矩” (STO)
• 驱动方式：
– 数字量 I/O 接口
– CAN 接口
– EtherNet TCP/IP
• H型导轨安装
参数设置方式：
• 配置软件 FCT (Festo 配置工具) • 以太网接口
型号
CMXH 控制器
电机技术
ST2 步进电机, 2 根轴
额定电流
C5 5 A
额定输入电压
7 48 V DC
总线协议/激活
DIO 数字量 I/O 接口
开关输入/输出
P PNP
CMXH-ST2-C5-7-DIOP控制器，用于电机
