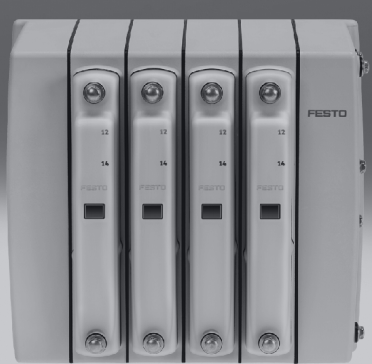

32E-MPM 32P-TCD-N-MBB-GPFTELL费斯托阀岛
描述
• 阀片单片安装
• 系统可自由扩展，带
单个底座和模块化连杆
• *多 32 个电磁线圈
• 后续更换和扩展方便
• 通过电源模块或带附加电源的
气路板可创建压力分区，扩展
气源
• 压力范围大
–0.9 … 8 bar
• 阀功能多样
• 使用的材料耐腐蚀、耐介质
• 阀片上有 LED，可快速
排查故障
• 阀片可更换，易于维护
• 手控装置，可选按钮式
• 采用连杆和冗余密封件，密封
效率高
• NSF-H1 油脂，材料符合 FDA
规定
设计
活塞闸阀
先导类型
电控
先导气源
外部
内先导
阀岛结构
模块化且可扩展
信号状态显示器
LED
工作压力，用于带内先导气源的阀岛
3 bar ... 8 bar
先导压力
3 bar ... 8 bar
适用于真空
是
每个电磁线圈的标称吸动电流
50 mA *达 20 ms
标称工作电压 DC
24 V
标称电流，带电流降低
20 ms 后为 10 mA
允许的电压波动
+/- 25%
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE （见合格声明）
符合欧盟电磁兼容性指令
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
4 - 极高的耐腐蚀能力
储存温度
-20 °C ... 40 °C
适合食品行业使用
见补充材料说明
介质温度
-5 °C ... 50 °C
