绝缘靴手套耐压泄漏电流测试仪配套使用方法及注意事项

绝缘靴手套耐压泄漏电流测试仪配套使用方法及注意事项

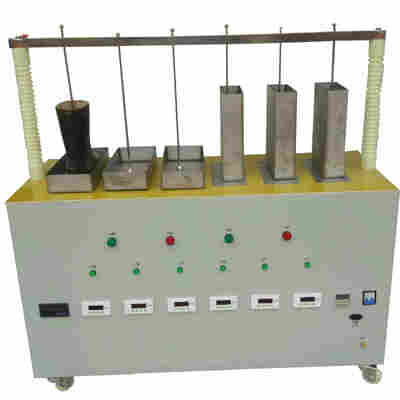

绝缘靴手套耐压泄漏电流测试仪可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘靴（手套）设备。其主要特点：可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。若选配相关辅助测试夹具，可用于绝缘操作杆，绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。



绝缘靴手套耐压泄漏电流测试仪配套使用方法

1.使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。

2.将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。

3.绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。

4.检查电源是否与输入电源一致（AC 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。



绝缘靴手套耐压泄漏电流测试仪注意事项

1.该装置在试验过程中，操作人员应安全距离操作（空气中每米小于20KV），工频耐压试验台,操作箱必须可靠接地，接地电阻应小于0.1Ω。

2.使用前应测试变压器绝缘电阻，其输入对地绝缘电阻值应大于2MΩ，输出对地绝缘电阻值应大于10MΩ。

3.使用前应检查各电气元件触点是否松动，接触是否良好,各保护系统是否能正常工作，

4.使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦净。

5.试验完毕应将水放完，用棉布将各部位擦干。若长期不使用时应置于干燥通风处保存。

6.工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。

7.必须由*人员操作，并严格遵守操作程序。
