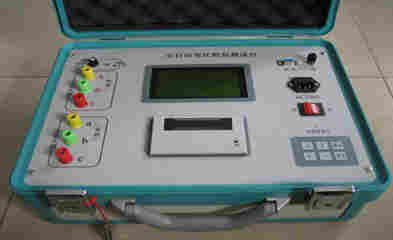

全自动变比测试仪性能特点及使用方法
全自动变比测试仪是新一代智能化变比测试仪器。以单片机为核心进行测量计算和自动控制,采用了大屏幕点阵液晶显示屏，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测试速度快、测量范围宽、保护功能完善且现场不需三相电源等优点。
全自动变比测试仪性能特点
1、中文液晶显示屏，体积小、重量轻。
2、稳定性好、精度高、测量范围宽，总线高可达5000。测试速度快，11秒钟完成三相测试。
3、可对CT、PT、CVT以及Z形联接变压器进行测试。
4、具有盲测变比、组别测试功能。
5、不掉电时钟和日期显示，数据存储功能。
6、高、低压反接的保护功能。
7、变压器短路、匝间短路保护功能。
8、电源输入380V保护。
9、热敏打印机打印功能，快速、无声。
全自动变比测试仪使用方法
1、联线:
关掉仪器的电源开关，仪器的A、B、C接变压器的高压端，小写a、b、c接低压端。
变压器的中性点不接仪器，也不接大地。接好仪器地线。将电源线的一端插入仪器面板上的电源插座，另一端与交流220V电源相联。
注意:切勿将变压器的高低压接反。
2、打开仪器的电源开关，稍后液晶屏上出现主菜单:
此时可按"↑"键，选择功能菜单。
按"确认"键，执行相应功能。
注:选中菜单，菜单文字反向显示(黑底白字);按下按键，放开按键，为一次按键的输入。
3、接法设置，进入接线方法设置后，液晶屏显示:
此时按"↑"键选择接法(单相，Yy、Y/d、Dd、D/y)。
按"确认"键保存接法，返回主菜单。
注:测量三相变压器时，不知道接线方法，请选择Dy。
4、设置变比，进入变比设置后，液晶屏显示:
此时按"→"键选择数据位，选中的数据反向显示。
按"↑""↓"键修改数据。
选中数字后，按"↑""↓"键，数字由0到9循环变换，如果是*位，数字只能由1到9循环变化，不会出现0。
选中小数点后按"↑""↓"键，小数点循环移动。
按"确认"键保存数据，返回主菜单
5、开机预热5分钟后，可开始测量，测量完成后:
每次测量完成后，仪器自动保存数据，总线多保存20个数据，过20清除全部数据，并从1开始。
*行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。
第二行为组别。
第三行左边为AB相的变比，右边为AB相的相对误差，以下依此类推。
如果测单相变压器，只有前三行显示。
如果实测变比的相对误差大于10%显示">10%"，如果实测变比的相对误差小于-10%，显示"<-10%"
按"↑"键，查看数据。
按"←"键，进入打印菜单，可打印本次数据。打印全部数据，可清除全部历史数据。
按"确认"键，返回主菜单。
