CKD喜开理线性滑台气缸的相关资料
通用规格
2位 兼用型 JIS符号 电气规格 各机种规格
项 目 内 容
阀的种类与操作方式 直动式截止阀 使用流体 压缩空气、低真空
*高使用压力 MPa 0.70 *低使用压力 KPa -100 耐压力 MPa 1.05
(低真空：-101 KPa) *动作压力差 MPa 0.70 环境温度 °C -5～50（不得冻结）
流体温度 °C 5～50 给油 无需 防护等级 防尘 耐振动 m/s2 50以下
耐冲击 m/s2 300以下 环境 无法在腐蚀性气体环境下使用

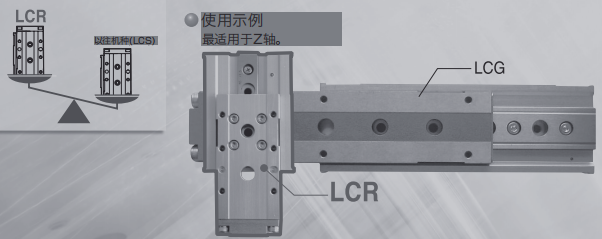

*轻量化。
通过轻量化，
重量*多比以往产品减轻10%。
与以往产品相比:*多减轻10%!!
可实现可动部分的轻量化，
因此有助于促进装置的高效化、小型化、节能性。
刚性更高。
由于线性导轨与滑台的高刚性化，
刚性比以往机种(LCS)更高!
动作自如。 左右对称构造。 适用于各种场合。 设计的自由度高 具有挡块左右对称型、多面配管、双面安装、 带定位孔等特点，设计方面自由度极高 的产品。
■可变更为左右对称 ■标配后端配管口 可变更为左右对称型 (φ6除外) 表示配管方向。 选择项·产品种类丰富 机种分为标准型、防坠落型、洁净规格型、微速型。
选择项品种丰富，备有行程调整用挡块、 带缓冲型挡块等。
※洁净规格无法选择缓冲器型挡块。 双色开关可选 带缓冲机构 可选择无触点双色显示式开关。 开关不凸出于缸体，外观整洁。

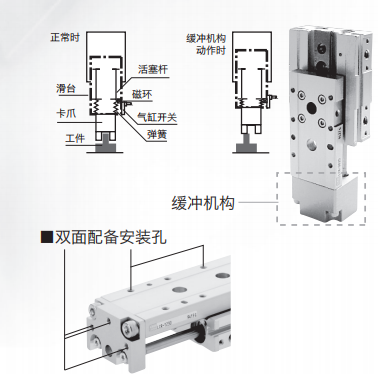

气缸前进时，即使驱动部和工件碰触，缓冲 机构也会动作，是保护工件与气缸的类型。 用于拾放等前端需使用缓冲机构的用途。 并可安装可检测缓冲器动作的气缸开关(BL 型)，从而检测生产线等的异常。
