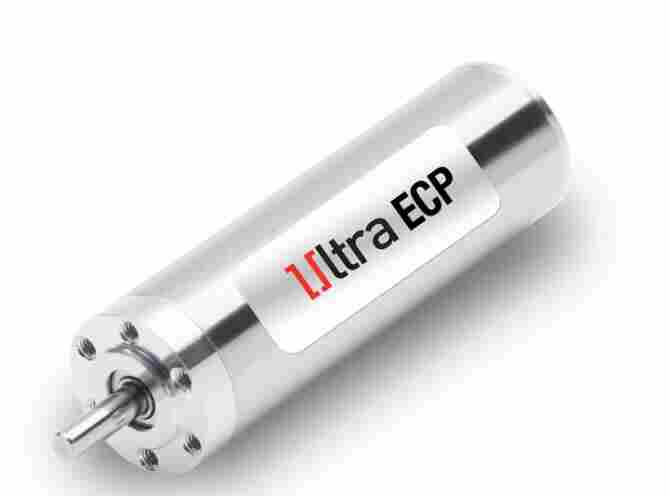

16ECP52 Ultra EC 无槽直流无刷电机

16ECP52 Ultra EC 无槽直流无刷电机
无刷无槽直流电机*连续功率可达30W，转速40,000rpm，缩小您的应用尺寸并优化您的设备性能。

产品亮点
直径16mm的电机尺寸使您的机器设计更紧凑
优化的磁铁设计允许电机*达到30W连续功率
得益于优化且灵活的机械设计，16ECP可适用于多种应用
技术的线圈设计及优化的轴承装置使16ECP电机的转速可高达40,000rpm
带有或不带有霍尔传感器

可用的定制

线圈变化 - 电阻和电感
连接器
多种优化方式（速度或运动控制）
防尘密封输出电缆

应用

外周动脉疾病治疗器械
医用分析仪
样品前处理工作站
机械手臂
XYZ轴

电动夹钳

部件号	16ECP52 8B 49 .01	16ECP52 8B 112 .01	16ECP52 8B 220 .01
电机直径 (mm)	16	16	16
工作环境温度范围 (°C)	-30 to +100	-30 to +100	-30 to +100
储存环境温度范围 (°C)	-40 to +100	-40 to +100	-40 to +100
*轴向静力，无轴架 (N)	34	34	34
反电动势常数 (V/1000 rpm)	0.84	1.93	3.77
滚珠轴承预加载 (N)	5.3	5.3	5.3
*连续电流 (A)	2	0.8	0.4
*连续机械功率（25 摄氏度条件下） (W)	37	37	37
*连续转矩 (mNm)	16.1	14.7	14.5
电气时间常数 (ms)	0.12	0.1	0.1
霍尔传感器电气相位调整 (°)	120	120	120
相间电感 (mH)	0.12	0.6	2.32
相间内阻 (Ohm)	0.98	6.2	24.5
线间电阻 (Ohm)	1.06	6.3	24.6
机械时间常数 (ms)	1.5	1.8	1.9
电机常数 (mNm/W½)	8.1	7.4	7.3
电机调节 (10³/Nms)	15.4	18.3	18.9
*电机速度 (rpm)			40000
空载电流，典型值 (mA)	134	41	19
空载速度 (rpm)	27800	12100	6144
标称电压 (V)	24	24	24
优化方向	对称	对称	对称
转子惯量 (gcm²)	1	1	1
热阻（无槽） (°C/W)	3 / 15	3 / 15	3 / 15
热时间常数 (s)	750	750	750
扭矩常数 (mNm/A)	7.99	18.4	36
重量 (g)	62	62	62
绕组*允许温度 (°C)	125	125	125
极数	2 极	2 极	2 极
壳体材料	不锈钢/铝法兰	不锈钢/铝法兰	不锈钢/铝法兰
