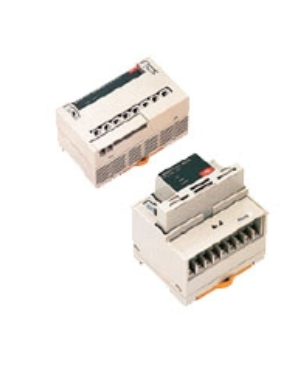

产品信息GT1-AD04欧姆龙模拟量输入输出单元
特点
输入块整合了可轻松安装或拆卸的连接器。（GT1-AD08MX、GT1-DA04MX）
8或4点输入。
4点输出。
1/6,000的高分辨率。
每8点8ms或每4点4ms的高转换速度。
DIN导轨安装。
每个单元多达8个模拟量输入。
可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。
输入更新周期为10μs/通道，分辨率为1/30000，适用于高速测量以及高精度控制。
备有电压与电流输入均内置传感器等小容量模拟输出设备用供电端子的单端类型以及可抑制噪声干扰的差动输入类型。
可拆卸式免螺钉端子块让调试和维护变得更加轻松。
免螺钉推入式端子块显著减少了配线工作。
所有型号的宽度仅为12 mm，节省了机柜空间。
1、内置20～60点I/Q的PLC
2、具有*性和高性能的小型PLC，适合于自动包装机和传送系统。
3、提供了性能的提高和附加价值以适应任何紧凑性机器。
4、具有第二个标准串行通讯信口。
| I/O电源电压 | DC20.4~26.4V (DC24V-15%/+10%)* | |
|---|---|---|
| 电流消耗 | I/O单元接口 | 内部电路电源 |
| *50 mA | GT1-AD08MX ： *100mA GT1-AD04 ： *100mA GT1-DA04MX ： *100mA GT1-DA04 ： *150mA | |
| 抗噪音能力 | 符合IEC 61000-4-4，2kV(电源线) | |
| 耐振动 | 10~150 Hz，1.0mm双振幅或70 m/s2 | |
| 耐冲击 | 200 m/s2 | |
| 介电强度 | AC500V | |
| 安装方式 | DIN 35mm导轨安装 | |
| 安装强度 | 在各个方向施加100N拉伸负载时无损坏(在DIN导轨方向*小10N) | |
| 终端强度 | 施加100N拉伸负载时无损坏 | |
| 使用环境温度 | -10℃~55℃ | |
| 使用环境湿度 | 25%~85%(无结露) | |
| 存储环境温度 | -25℃~65℃ | |
| 附件 | I/O单元连接电缆(40mm) | |
* 模拟量I/O的电源由内部电源供应。
| 项目 规格 | 电压输入 | 电流输入 | |
|---|---|---|---|
| 输入类型 | 0~5V、1~5V、0~10V、-10~10V | 0~20mA、4~20mA | |
| *信号输入 | ± 15V | ± 30 mA | |
| 输入阻抗 | *小1MΩ | 约250Ω | |
| 分辨率 | 1/6,000 (FS) | ||
| 整体精度 | 25°C | ±0.3% FS | ±0.4% FS |
| -10℃~55℃ | ±0.6% FS | ±0.8% FS | |
| 转换速度 | 每8点8ms、每4点4ms | ||
| 转换输出数据 | 二进制数据 -10~10V范围 ： F448~0BB8满量程 其他信号范围 ：0000~1770满量程 | ||
| 绝缘方法 | 输入终端与电源线之间晶体管或光电耦合器隔离。 | ||
| 项目 规格 | 电压输出 | 电流输出 | |
|---|---|---|---|
| 输出类型 | 0~5V、1~5V、0~10V、-10~10V | 4~20 mA | |
| 容许输出负载电阻 | *小5kΩ | *600 Ω | |
| 输出阻抗 | *0.5Ω | --- | |
| 分辨率 | 1/6,000 (FS) | ||
| 整体精度 | 25°C | ±0.4% FS | |
| -10℃~55℃ | ±0.8% FS | ||
| 转换速度 | 每4点4ms | ||
| DA输出数据 | 二进制数据 -10~10V范围 ： F448~0BB8满量程 其他信号范围 ：0000~1770满量程 | ||
| 绝缘方法 | 输出终端与电源线之间晶体管或光电耦合器绝缘。 | ||
