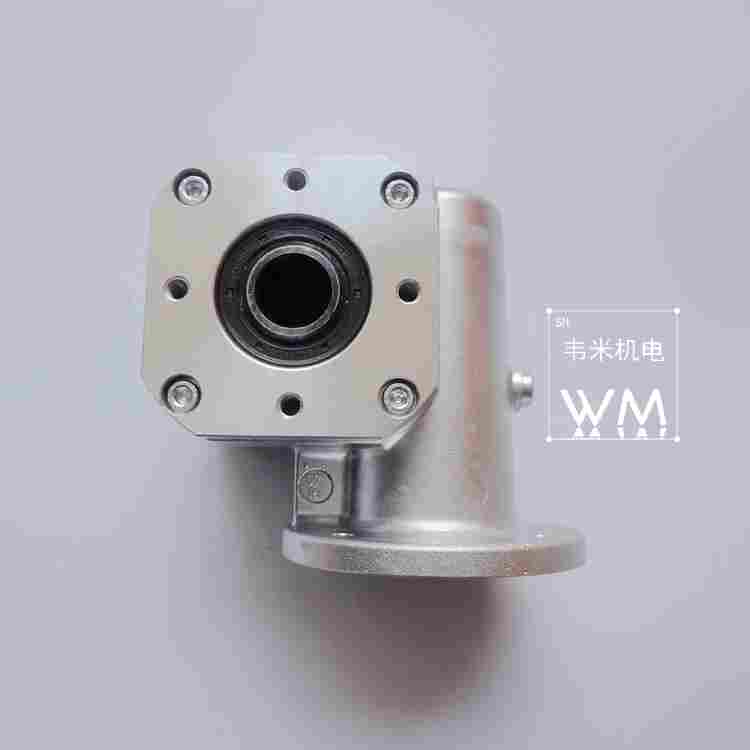

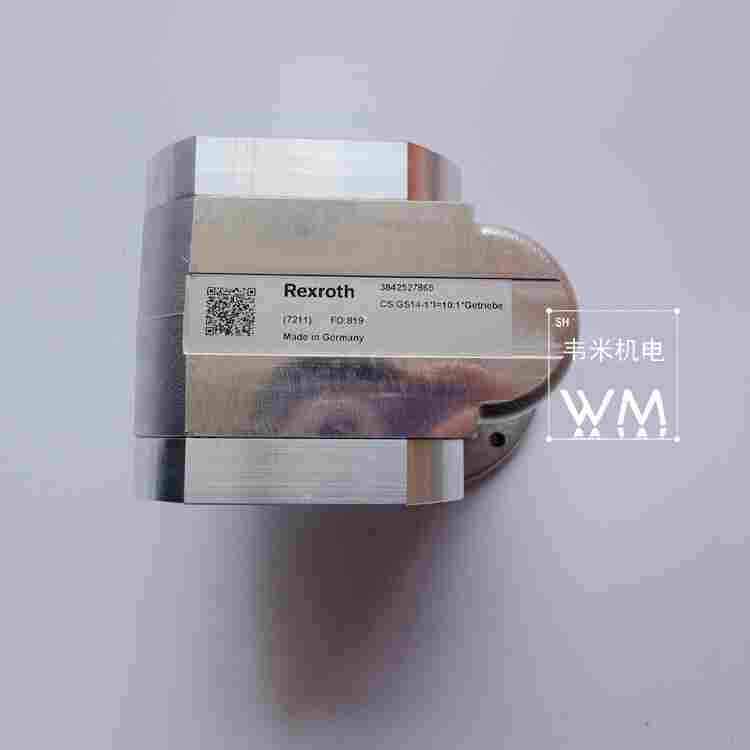

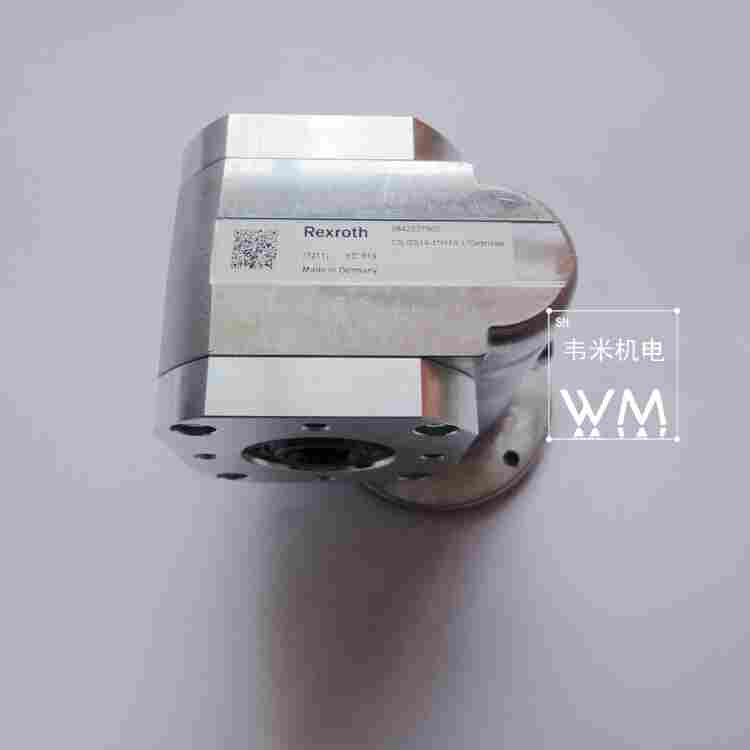

力士乐输送机挡停器3842547785
纵向输送机
应用与功能
输送装置有两个负荷等级，针对纵向输送机具有三种不同的系统宽度（455、650、845 mm），针对横向输送机（1040 mm）还有另一种宽度。输送装置内的所有滚子都通过各自驱动单元内的主轴来驱动。主轴位于运输层下面的防护盖后面，工件托盘可绕过主轴。
输送装置采用对称设计，并且不能选择驱动侧。滚子通过斜齿轮驱动，摩擦离合器在堆积运行过程中对驱动装置起到保护作用。
2 种滚子类型：
-纵向输送机的标准拼合滚子
-用于弯曲段、分流段、接合段的标准满滚子（FR）
-用于无工件托盘情况下运输工件的纵向输送机满滚子
说明：
带 WT 的满滚子输送装置的使用是有限制的。根据滚子的尺寸，由于空间不足，有可能无法组装挡停器、传感器支架和识别系统。
挡停器是将一个或多个堆积的托盘挡停在的位置上。现在大多数的挡停器是固定挡块没有放行功能，或者有放行功能但没有缓冲功能，在实际生产过程中，会发生阻挡时，被阻挡物回弹，且噪音较大，不能使被阻挡物柔性的停在位置。?
工作原理
挡停器在活塞两端上表面与缸体顶部下表面内壁相接触位置设有上位缓冲垫，供活塞上移时与缸体顶部内壁的缓冲；
与阻挡活塞杆中空凹槽相对应位置的弹簧内设有螺栓，所述中空凹槽顶端形状与螺栓形状相互配合；
在缸体下封盖与缸体两侧内壁相接触位置还设有弹性挡圈；
所述的缸体中间位置设有气体通道口，连接气体通道口一侧的缸体上可以设置进气接头，另一侧的缸体上设置螺钉，螺钉与缸体之间设有胶垫；
所述缸体上的进气接头位置和螺钉位置可以相互转换；
当挡停器为阻挡位，即进气接头不进气时，通过弹簧弹性作用带动活塞推动阻挡活塞杆向上移动，进而将阻挡舌顶起使阻挡舌对输送托盘进行挡停。
当挡停器在放行状态时，即气体从进气接头进入到活塞上部，气体推动活塞下移，弹簧呈压缩状态，下移过程中活塞带动阻挡活塞杆下降，进而阻挡舌1向着输送托盘走向方向倾斜。
当挡停器为放行位，即气体通过缸体内，气体推动活塞下移，活塞带动阻挡活塞杆下降，弹簧呈压缩状态，使阻挡舌向托盘输送方向倾斜，直到阻挡舌1倒向状态为水平放置时为完全放行状态，输送托盘从阻挡舌上通过。
挡停器 工业输送机配件型号
力士乐REXROTH输送控制
⑴、力士乐REXROTH分离器
①、REXROTH力士乐VE 2、VE 2/L、VE 2/M 挡停器
VE 2 挡停器 0842900300
VE 2/L 挡停器 3842530630
VE 2/M 挡停器 3842531610
②、REXROTH力士乐VE 2/S 挡停器
VE 2/S 挡停器 3842515844
位置传感器附件 3842528817
③、REXROTH力士乐VE 2/X 挡停器
3842547770
⑵、力士乐REXROTH缓冲挡停器
①、力士乐REXROTH缓冲挡停器 VE 2/D-60, VE 2/D-175, VE 2/D-200
VE 2/D-60 挡停器 3842547785
挡停器 VE 2/D-175 3842558795
VE 2/D-200 挡停器 3842524895
②、力士乐REXROTH挡停器 VE 2/D100-H、VE 2/D250-H
VE 2/D100-H 挡停器 3842998747
VE 2/D250-H 挡停器 3842998748
③、力士乐REXROTH返回止挡
VE 2/RS 返回止挡 3842531696
VE 2/RS-H 返回止挡，气动 3842549696
VE 2/RS-H 返回止挡 3842549698
⑶、力士乐REXROTH滑动挡块
①、REXROTH力士乐VA 2/50 滑动挡块
3842528808
②、REXROTH力士乐VA 2/50 滑动挡块 - 可反转
3842191721
③、REXROTH力士乐VA 2/D-130 滑动挡块
3842549503
3842559001
④、力士乐REXROTH夹紧支架
3842545974
⑤、REXROTH力士乐VA 2/D-250 滑动挡块
3842998796
⑷、力士乐REXROTH阻尼器
①、力士乐REXROTH阻尼器 DA 2/60
3842557983
②、REXROTH力士乐DA 2/100、DA 2/100-B、DA 2/100-C 阻尼器
DA 2/100-B 阻尼器 3842525733
DA 2/100-C 阻尼器 3842525734
DA 2/100-E 阻尼器 3842548585
③、REXROTH力士乐DA 2/150-E 阻尼器
3842548644
④、REXROTH力士乐DA 2/100-H、DA 2-/250-H 阻尼器
DA 2/100-H 阻尼器 3842998745
DA 2/250-H 阻尼器 3842998746
⑸、力士乐REXROTH开关托架
①、REXROTH力士乐SH 2/S、SH 2/ST、SH 2/S-H 开关托架
开关支架 SH 2/S 3842168830
SH 2/ST 开关托架 3842168850
SH 2/S-H 开关托架 3842537280
②、REXROTH力士乐H 2/U、SH 2/UV、SH 2/U-H 开关托架
开关支架 SH 2/U 3842168820
开关支架 SH 2/UV 3842168600
SH 2/U-H 开关托架 3842537289
③、REXROTH力士乐SH 2/SF 开关托架
SH 2/SF 开关托架 3842168840
④、力士乐REXROTH开关托架 SH 2/EP
8981022903
⑹、力士乐REXROTH传感器
①、力士乐REXROTH带 M12x1 推入接头的 M12 传感器
3842549814
3842557633
3842501548
②、力士乐REXROTH带 M8x1 推入接头的 M12 传感器
3842549813
3842549812
3842549811
③、力士乐REXROTH带 M8x1 推入接头的 M8 传感器
3842551761
