电机泄露保护器
潜污泵电机漏水保护器
LB-05漏水保护器
电机漏水保护器
1.性能特点
LB-05潜水泵渗漏保护继电器是专门用于检测潜水泵内水灵敏度的电阻.传感器使用电极传感器.当泵体内出现渗漏情况,控制继电器会发出相应的控制信号,以便工作人员对泵渗漏进行处理.控制器在线路设计上采取了一系列的抗干扰措施,稳定性高,可以在电磁干扰十分严重的环境中可靠工作.
1.概述
1.1.性能特点
LB-05系列潜水泵漏水保护器(以下简称保护器),适用于“潜水搅拌器”,“潜水推进器”,“潜水排污泵”的保护与控制.可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的所有潜水泵.
1.2.原理
根据潜水泵长年工作在水下的结构与特性在对潜水泵的保护装置中必要加入油室泄漏保护与电机温保护:LB系列漏水保护器主要是针对对潜水泵油室泄漏的保护.JR10/INT69电动机热保护器主要是针对对潜水泵电机温的保护.
油室泄漏保护:在潜水泵油室内置入水份检测电极,在油室中如果出现有水份限时电极出现信号跳变,保护器能检测到此信号的变化,而停止潜水电机运行并以故障指示.
电机温保护:在潜水泵三相电机绕组每相上安装135℃的PTC热敏电阻,在任一相绕组出现温度上升到135℃±5时,电阻值出现跳变,保护器能检测到此信号的变化,而停止潜水电机运行并以故障指示.
电机过载保护:在潜水泵三相电机运行回路上每相线上串入相对应用电流的热继电器,一旦电流过大,热继电器会状态跳变,此信号一般在二次回路中加以保护.
低水位保护:在潜水泵工作的水池中,使用液位检测器 检测水位,但水位低于潜水泵工作的水位时,液位检测器会状态跳变,而停止潜水电机运行并以低水位指示.
1.3.主要性能
传感器供电:
传感器DC12V供电.
供电电源变压器隔离.
信号输入:
泄漏信号:油室泄漏保护.
输入回差控制:±2%.
信号输入:DC12V开关量信号输入或电阻、电流信号输入.
信号响应速度:10mS.
信号输出:
继电器输出触点容量:5A/250VAC或5A/30VDC.
泄漏故障输出:继电器常开,常闭输出;一组切换.
KL—LB保护器:
输入电压:AC220V±5%,50Hz;额定功耗小于5W.
环境温度:-20℃～75℃.
环境湿度:90%以下（无水珠凝结）.
外形尺寸:48 x80 x120,重量:0.3Kg.
安装方式:DIN35导轨安装.
2.保护控制器的使用

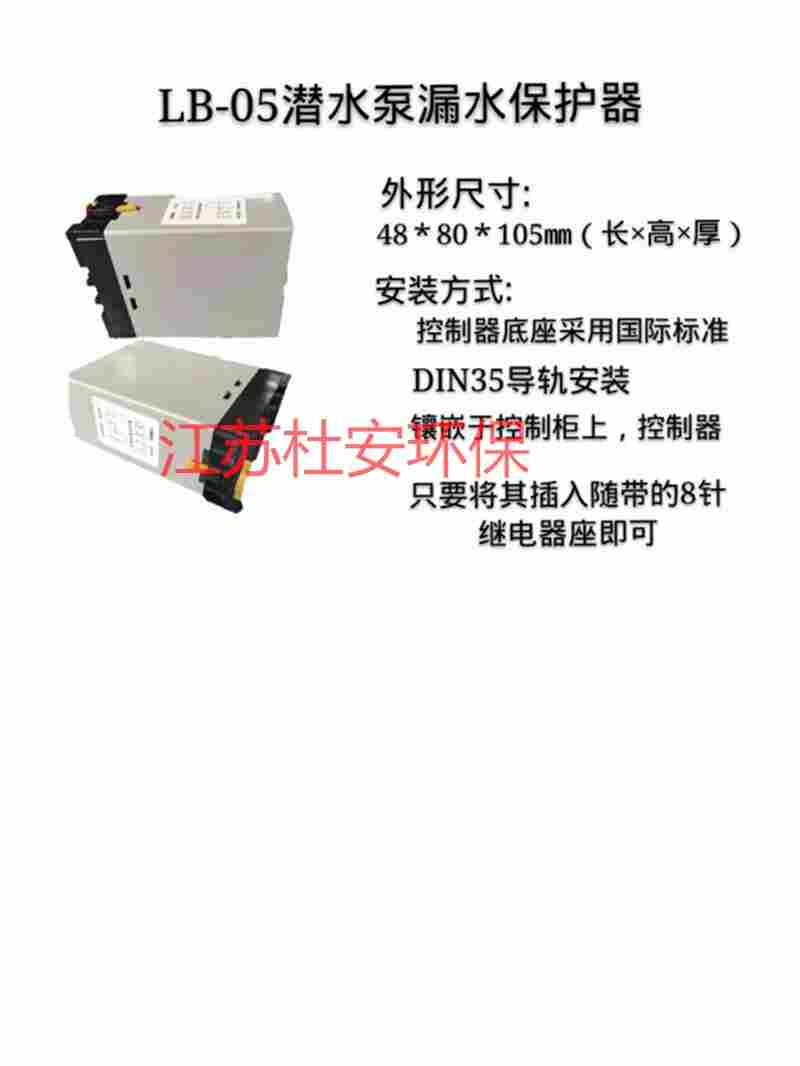

2.1. 外形尺寸图及安装方法 (高X宽X长) 安装方法：控制器采用国际标准DIN35导轨安装，镶嵌于控制柜板上，用随机的紧固件锁定。

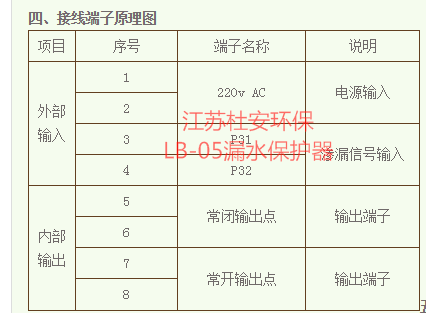

2.2.LB10-I 接线端子说明
LB10-I型控制器共有8个端子,各端子说明如下:
控制器供电:
1:电源L;2:电源 N.
泵体泄漏信号输入:
3:泄漏信号输入; 4:信号公共端.
5 NC:未使用.
泄漏故障输出----继电器信号输出:
6:公共端;7:常开端;8:常闭端.
泄漏:（不接入信号时,信号正常）
当泄漏故障时:6,8端子断开;6,7端子接通.
当泄漏无故障时:6,8端子接通;6,7端子断开.
3.控制器应用图
型漏水热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组热检测及故障输出；三组漏水信号输入有回差特性等功能。
供电电源： AC220V，50Hz，输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A 250VAC
信号输入
COM与R1为油室漏水的输入端；
COM与R2为电机腔漏水的输入端；
COM与R3为接线盒漏水的输入端；
COM与K1为电机绕组热的输入端。
故障输出
J1为故障输出，没有故障时断开，有故障时闭合，开关量；
J2为故障输出，没有故障时闭合，有故障时断开，开关量。
故障检测
当油室漏水探头，检测到电阻值20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值 35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失， 保护器恢复到初始状态。输入有1s到2s的延时。
漏水热保护器
KQ1010型漏水热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组热检测及故障输出；并能实现两路PT100温度采集显示，报警温度设定故障输出等功能。
供电电源： AC220V, 50Hz， 输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A 250VAC
PT100温度显示范围： -199.9℃～ +199.9℃
信号输入
COM1与R1为油室漏水的输入端；
COM1与R2为电机腔漏水的输入端；
COM1与R3为接线盒漏水的输入端；
COM1与K1为电机绕组热的输入端；
COM2、PA1及 PA2为温度1的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PA1, 另一个线连接到PA2)；
COM2、PB1及 PB2为温度2的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PB1，另一个线连接到PB2)。
故障输出
J1为故障输出，没故障时断开，有故障时闭合，开关量；
J2为故障输出，没故障时闭合，有故障时断开，开关量。
温度报警设定
松开按键显示器显示的是两个PT100的检测温度；
按下按键显示器显示的设定报警温度；
温度1电位器可改变*路PT100设定报警温度值；
温度2电位器可改变第二路PT100设定报警温度值。
故障检测
当油室漏水探头，检测到电阻值20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，保护器恢复到初始状态。输入有1s到2s的延时。
PT100温度检测
保护器设计了双PT100输入，为消除PT100引线过长对温度的影响，采用了三线制的设计。温度的检测范围-199.9℃～+199.9℃,并在显示窗口中显示出来，当检测到的温度出设定的报警值时，对应的指示灯亮，故障输出继电器动作，当检测到的温度低于设定的报警值时，故障消失，保护器恢复到初始状态。
PT100报警温度设定
两路PT100报警温度值是可以设定的，按下报警温度设置按钮，显示窗口转换到报警温度设定值的显示。分别调节两个报警温度设定电位器，可改变报警温度值。设置结束后，再次按下报警温度设置按钮，显示窗口转换到PT100采集温度值的显示。
（漏水+过热）双探测继电器具有同时探测潜水泵渗漏和潜水泵过热功能。
①潜水泵漏水保护功能用于检测潜水泵内是否出现漏水现象。当泵内出现漏水情况时，控制继电器会发出相应的控制信号。
②电机过热保护功能是专门用于检测潜水泵内定子线圈的温度。当泵体内定子出现异常温度情况时，控制继电器会发出相应的控制信号。工作人员对水泵进行及时维修处理。控制继电器在线路设计上采取了一系列的抗干扰措施，可以在电磁干扰十分严重的环境中可靠工作。
该型号的继电器是集漏水和过热保护为一体的报警和控制设备，在系统中它能实时监测泵的性能，并且同时可执行对潜水泵两种参数的保护和控制功能。
*功能为当继电器检测到潜水泵内水灵敏度的电阻的值低于给定值时,面板上对应漏水的红色指示会报警亮起，同时继电器输出端7、8脚便有个开关量输出，在断电检查排除故障重新通电后继电器继续恢复工作。
第二功能同样 继器用于检测潜水泵内部定子线圈的温度。当检测到潜水泵内定子线圈的温度过给定值时,继电器面板上过热对应的红色指示灯会亮起，同时继电器输出端7、8脚便有个开关量输出，当温度下降后继电器继续恢复工作。电阻的给定值是标准的，也可以根据要求另外设定。用户有特殊需要必须提前联系。
LB-05型潜水泵漏水保护器(以下简称保护器)，适用于“潜水搅拌器”,“潜水推进器”，“潜水排污泵”的保护与控制。可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的潜水泵。
