LSSF-260 LSSF-320

砂水分离器价格

LSSF-260 LSSF-320

材质：304不锈钢

配不锈钢304螺旋

江苏杜安环保LSSF螺旋式砂水分离器工作原理：

螺旋式砂水分离器安装倾角在20°~30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重面下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。

1.螺旋式砂水分离器由无轴螺旋、尼龙衬板、U 型槽、水箱、导流板、出水堰和驱动装置组成。

2.砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

江苏杜安环保LSSF式螺旋式砂水分离器特点：

1、砂水分离机的沉淀装置和输砂装置为封闭式一体化结构，并具有结构紧凑、重量轻、高工作可靠性、维修工作量少等特点。

2、砂水分离器分离效率可达96%～98%，可分离出粒径≥0.2nn的颗粒，回收率不低于98%；直径大于0.1mm的砂砾去除率不小于80%。

3、在正常情况下，砂水分离机与泵式沉砂器和储砂间的砂泵的性能相配。在必要的时候，也可以连续运行。

4、砂水分离机的壳体、支架、输砂器等　重要部件的材质采用不锈钢制作，U型槽内的输送螺旋形式为无轴螺旋，其结构设计为保证物料流通，无堵塞；无轴螺旋体具有足够的强度和钢度，保证在总线大的工作荷载下，不会产生影响使之变形或拉长。

5、无轴螺旋的支承轴承防水、防尘、耐磨、自动润滑。

6、砂水分离机的分离池采用不锈钢加工焊接而成，底部为半圆形，用于支撑螺旋输送器。进水口和溢流管安装在容器的上部，排水管安装在下部便于维修。所有管件和法兰盘采用不锈钢。

7、砂水分离机进出管品径设计能防止水中杂物的堵塞。

8、砂水分享机及输助件的配置适合连续工作和间歇工作的要求。

9、U型螺旋槽内装有可换衬体，结构简单，使用寿命长，便于更换。

10、设备中没有高速运转零件，因此螺杆磨损低，几乎不需要维修。

11、驱动装置采用轴装式减速机，输出轴与螺旋器直联。

设计参数：

1.规格型号：φ260 ，φ320，φ360；

2.分别处理量：5~12L /S, 5~20L /S, 5~27L /S；

3.分别功率( kW) ：0.37， 0.37， 0.75；

4.材质： 碳钢，304不锈钢；

螺旋式砂水分离器构造及工作过程：

 螺旋式砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。

 砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋的推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。



江苏杜安环保螺旋式砂水分离器设计参数：
1.规格型号：φ260 ，φ320，φ360；
2.分别处理量：5~12L /S, 5~20L /S, 5~27L /S；
3.分别功率( kW) ：0.37， 0.37， 0.75；
4.材质： 碳钢，304不锈钢；

江苏杜安环保螺旋式砂水分离器构造及工作过程：

 螺旋式砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。

 砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋的推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

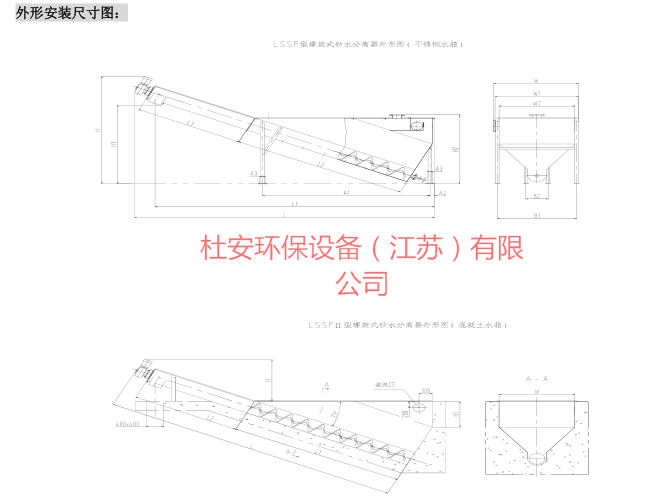

混凝土水箱

尺寸代号	LSSF-260Ⅱ	LSSF-320Ⅱ	LSSF-355Ⅱ	LSSF-420Ⅱ
L	4800	5300	7000	7400
L1	3000			4000
L2	1000	1500	2000	2500
W	1200	1260	1420	1720
H	500	550	800	1000
H1	600	700	700	850

江苏杜安LSSF-260 LSSF-320砂水分离器主要技术参数：

参数	LSSF-260	LSSF-320	LSSF-355	LSSF-420
处理量	5~12	12~20	20~27	27~35
功率kW	0.37	0.37	0.75	0.75
