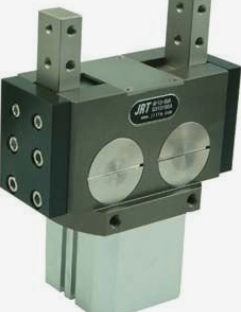

韩国JRT气爪AF30SN-40 R229的功能阐述
构造分析：
气动夹爪其主要改进之处在于，包括推动气缸、导
开；上支撑块和下支撑块相对而设，位于两个导向
块内侧；上支撑块和下支撑块的侧面相同位置分别
向块、推头、滚轮、上支撑块、下支撑块、上爪、
两个斜切块背面分别嵌在各自外侧设置的导向块的
导向槽中；两个斜切块的斜面相对，且朝向前方张
下爪；所述推动气缸前端连接推头；推头上具有两
个相对而设的斜切块；两个斜切块相隔一个距离；
连接一滚轮；推头的斜切块楔入滚轮与导向块之间
；上爪连接在上支撑块，下爪连接在下支撑块。
性能分析：
气动夹爪结构,其包括有支撑块,支撑块上设有气缸
和能够左右滑动的两个滑块,气缸的外壳与支撑块
相同,两个斜向块分别设于两个斜向槽内,斜向块的
外侧壁与斜向槽的内侧壁相贴合且二者滑动连接.
固定连接,滑块的顶端向上延伸而形成有夹头,滑块
的中间处设有按预设角度倾斜的斜向槽,斜向槽的
气缸的输出轴上设有驱动块,驱动块的两侧分别形
成有倾斜方向相反的斜向块,斜向块的两个外侧壁
两个内侧壁相平行,两个滑块相互层叠且二者滑动
连接,两个斜向槽相对设置且二者的倾斜方向相反,
相平行,且斜向块的倾斜角度与斜向槽的倾斜角度
本实用*结构强度高,不易磨损,零部件少,更换方
便,成本低廉.
