LRD07C施耐德的热过滤继电器特性
产品系列
TeSys
产品名称
TeSys LRD
产品类型
E型3极热过载继电器
产品短名
LRD
继电器应用
电动机保护
产品适用范围
LC1D09...D38
继电器设定范围
1.6…2.5 A
补充信息
控制类型
红色 （按压式）按钮: 停止 （使N/C触点动作，不影响N/O触点）
兰色 （按压式）按钮: 复位
电流设定范围
3 A 在…上 120 V AC-15 适用 信号回路
0.22 A 在…上 125 V DC-15 适用 信号回路
热脱拖扣等级
等级 10A 符合 IEC 60947-4-1
脱扣阈值
1.14 ± 0.06 In 符合 IEC 60947-4-1
缺相敏感性
两相 1.3 Ir, 另一相为0 符合 IEC 60947-4-1
额定冲击耐受电压 [Uimp]
6 kV 符合 IEC 60801-5
约定发热电流 [Ith]
5 A 适用 信号回路
安装方式
直接安装在接触器下
底板安装
DIN 导轨安装 接线端子模块
接线能力
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子
电源回路: 螺栓紧固 1 1.5…10 mm² 电缆选型: 软线 不带篐线端子
电源回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 带篐线端子
控制回路: 弹簧端子 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子
电源回路: 弹簧端子 1 1.5…4 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
控制回路: 弹簧端子 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
电源回路: 螺栓紧固 1 1…6 mm² 电缆选型: 硬线 不带篐线端子
电源回路: 弹簧端子 1 1.5…4 mm² 电缆选型: 硬线 不带篐线端子
紧固扭矩
控制回路: 1.7 N.m 通过 螺栓紧固
电源回路: 1.7 N.m 通过 螺栓紧固

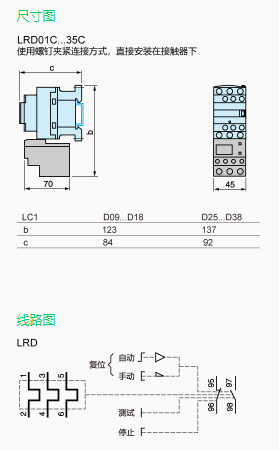

宽度
45 mm
深度
70 mm
产品净重
0.124 kg
环境
符合标准
GB 14048.4
IEC 60947-4-1
产品
CE
CCC
IP 保护等级
IP20 符合 IEC 60529
防护措施
TH 符合 IEC 60068
环境温度
-20…60 °C 不降容 符合 IEC 60947-4-1
-40…70 °C 有降容
贮存环境温度
-60…70 °C
耐火及耐异常高温能力
850 °C 符合 IEC 60695-2-1
阻燃
V1 符合 UL 94
抗冲击、震动性能
抗震性能: 6 gn, 符合 IEC 60068-2-6
抗冲击性能: 15 gn, , 11 ms 符合 IEC 60068-2-7
绝缘性能
6 kV 在…上 50 Hz 符合 IEC 60255-5
