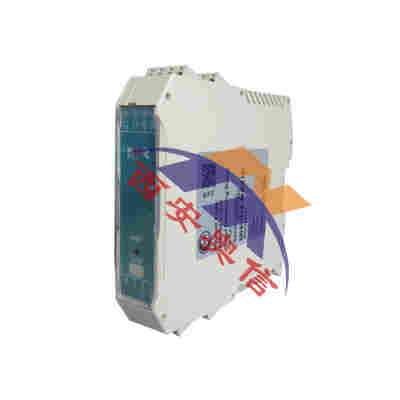

NHR-D4智能电量变送器 虹润NHR-D4电量变送器
虹润仪表 郭工： ⑱⑨⑥⑥⑨③⑨③⑭
Q：1148/070/631 www.xanhr.com
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
产品描述
NHR-D4电量变送器本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用的集成芯片，抗干扰能力强，稳定性 高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
产品特点
单通道。
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入。
模拟量、RS485、RS232信号输出。
输入—电源、输出—电源磁隔离；输入—输出光电隔离。
传输精度(20℃)：0.3%FS。
可通过PCA手持式中文编程器进行输输出类型与输出量程等参数的修改和查看。
模块化设计，体积小，功耗低。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数
|
输入 |
|
|
输入信号 |
交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
|
|
交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
|
输出 |
|
|
输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
|
输出负载 |
电流型≤500Ω，电压型≥250KΩ |
|
通讯 |
MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米 |
|
电源 |
|
|
电源 |
DC24V(±10%)，AC100-265V 50/60Hz |
|
功耗 |
≤5W |
|
|
6 |
|
7 |
|
8 |
|
9 |
|
||||
|
D4系列智能电量变送器 NHR-D4 |
- |
□ |
|
□ |
- |
□ |
- |
□ |
||||
|
位 |
规格 |
注释 |
|
| |
|
| |
|
| |
|
| |
||
|
6 |
<显示方式> |
|
||||||||||
|
无显示 |
||||||||||||
|
液晶显示 |
||||||||||||
|
7 |
<输入>(从列表中选择代码) |
|
|
|||||||||
|
代码 |
类型 |
|||||||||||
|
I |
交流电流 |
|||||||||||
|
V |
交流电压 |
|||||||||||
|
COS |
功率因素 |
|||||||||||
|
W0 |
无功功率 |
|||||||||||
|
W1 |
单相功率 |
|||||||||||
|
W3 |
三相平衡功率 |
|||||||||||
|
8 |
<输出>(从列表中选择代码) |
|
|
|||||||||
|
代码 |
类型 |
|||||||||||
|
X |
无输出 |
|||||||||||
|
0 |
4-20mA |
|||||||||||
|
1 |
1-5V |
|||||||||||
|
2 |
0-10mA |
|||||||||||
|
3 |
0-5V |
|||||||||||
|
4 |
0-20mA |
|||||||||||
|
D1 |
RS485通讯(Modbus RTU) |
|||||||||||
|
D2 |
RS232通讯(Modbus RTU) |
|||||||||||
|
9 |
<电源> |
|
|
|||||||||
|
AC100-265V 50/60Hz |
||||||||||||
|
DC24V（±10%） |
||||||||||||
