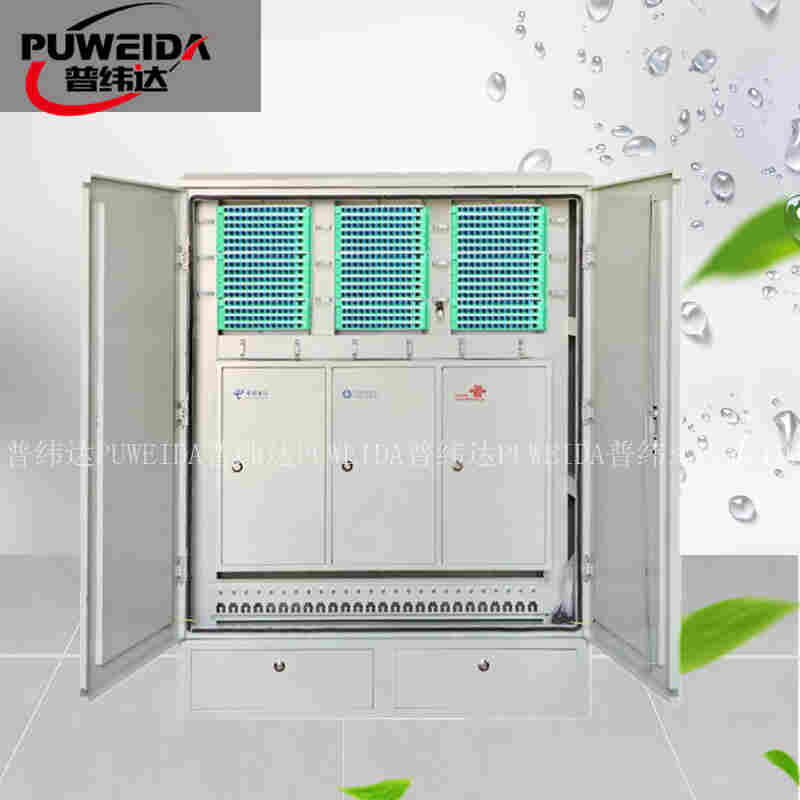

1440芯三网融合光缆交接箱图文并茂宁波普纬达通信设备有限公司生产销售1440芯三网融合光缆交接箱图文并茂三网合一光交箱共建共享三网合一交接箱GXF05型系列光缆交接箱、三网合一光缆交接箱，1440芯三网融合光缆交接箱图文并茂三网合一光交箱共建共享三网合一交接箱四网合一光缆交接箱，三网合一光交箱共建共享三网合一交接箱免跳纤光缆交接箱，共建共享光缆交接箱，配置1152芯三网合一光缆交接箱不锈钢光缆交接箱，镀锌板光缆交接箱，三网合一光交箱共建共享三网合一交接箱户外光缆交接箱，壁挂式光缆交接箱，落地式光缆交接箱、电信光缆交接箱、移动光缆交接箱、联通光缆交接箱、广电光缆交接箱
普纬达GXF05型室外光缆交接箱满足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 60529、 IEC 62134-1 、UL94等普纬达标准。
普纬达度的SMC箱体结构，耐候、抗腐蚀性能强
箱门三点锁定，门铰链内置，有效防盗防破坏
托盘式终接单元，模块化设计，方便系统扩容和安装
可靠的光缆引入、固定保护装置，适用于非带状光缆及带状光缆
适用于FC、SC、LC、ST等多种适配器的安装
全程曲率半径大于37.5mm订购指
二、室外光缆交接箱产品描述
GXF05系列光缆交接箱是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。
三、技术参数
工作温度：-40℃～ 60℃
环境湿度：≤95%（ 40℃时）
大气压力：70 kPa～106 kPa
产品防护等级：IP65
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×104MΩ/500V(DC)
耐电压(V)：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min
连接器衰减(dB)：≤0.3dB
回波损耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
四、使用、维护
1、门锁的使用方法：
1．1、开门： 把钥匙尾端插入门锁盘中间堵塞中，逆时针旋转半圈，按下PUSH即可打开箱门。
2、光缆的引入
2.1光缆的引入在设备正面进行，设备底板有若干敲落孔，光缆引入时可将使用的孔敲开。
2.2 引入光缆后，用随机附件中的密封腻子将光缆孔堵牢。
2.3 光缆引入后，对主干光缆，打开光缆分支盒，用喉箍将光缆固定可靠，再固定好加强芯，并在此将光缆开剥，开剥长度约2米，开剥后的纤芯分别用纤芯护管穿入保护, 再将光缆铠装层和加强芯分别引出接地。对配线光缆，可以直接上固定板用喉箍将其固定可靠，然后开剥、接地，去除松套管，套上纤芯护管。
2.4 主干与配线光缆纤芯分别从下横梁左侧孔穿入，在箱体左边适当位置自下而上用尼龙扎带依次固定，待进接续模块的熔接盖板。过路光缆纤芯则进右侧盘纤板后面的过路纤存贮熔接装置（翻转开盘纤板后就是过路纤存贮熔接装置）。
3.1 拉出一体化熔配托盘，扣开托盘上的保护盖，卸下熔接盖板；
3.2 按色谱顺序将尾纤活动连接头成端下层基座适配器相应端口，并将尾纤自然盘绕（注意：纤芯在所有转弯处的曲率半径不小于40mm）引至上熔接盖板缆口；
3.3 盖上熔接盖板。
4、光纤的熔接
4.1 将箱体左侧已固定的主干和配线光纤引入熔接盖板，根据一体化托盘拉出的位置预留一定长度，以保证一体化托盘能轻松地推入，入口处用尼龙扎带固定；
4.2 从熔接盖板中间的缆孔处引入尾纤；
4.3 将尾纤和外缆纤芯一起在盖板的外圈上整齐地盘绕、固定，将裸纤引入熔接芯片处进行熔接，熔接时，熔接点用热缩套管热缩保护，熔接完成后，盖上保护盖。
