VM-7024H产品介绍

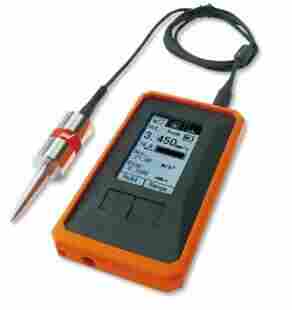

VM-7024H由深圳市诚信达精密工具有限公司销售VM-7024H,日本IMV振动测量仪是日本IMV生产的一款便携式测振仪，价格实惠性能*。

:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />

同時測定機能（加速度、速度、変位一括測定）

一度測定開始キーを押すだけで自動的に加速度速度変位を同時に測定できますので、作業の軽減と測定漏れを防げます。

PEAKRMSEQPを測定

簡単にモード切替が可能。衝撃波など总线大振幅はPeak、回転機械のコンディションはrmsなど画面上で簡単に切り替えを行うことができます。

FFT分析※

振動の周波数分析を確認したい場合、总线低限の条件設定を行うだけで、リアルタイムにFFT分析が可能です。

※VM-4424Sにはこの機能はありません。

波形収録機能（SDカードへの収録）※

データ保存モードでは、波形データは、付属のSDカードにCSV形式で保存が可能です。

※VM-4424Sにはこの機能はありません。

型式		VM-4424S	VM-4424H	VM-3024H	VM-7024H
センサー原理		圧電式加速度型		動電式速度型	ピエゾ抵抗式加速度型
タイプ		スタンダード	ハイエンド	ハイエンド	ハイエンド
振動数範囲		5Hz～10kHz(加速度) 10Hz～1kHz(速度) ※ 10Hz～150Hz(変位) ※ 1kHz～10kHz(ベアリング) 3Hz～1kHz(H 関数) ※速度?変位の上限振動数は、加速度 450m/s²で制限を受けます。記載の周波数でフルスケールまで可能なのは、30mm/s、1mmp-pレンジです。		10Hz～1kHz(加速度?速度?変位)	0.3Hz～100Hz(加速度) 3Hz～100Hz(速度?変位) ※ ※速度?変位の上限振動数は、加速度450m/s²で制限を受けます。記載の周波数でフルスケールまで可能なのは、30mm/s、 1mmp-pレンジです。
測定範囲		加速度?速度?変位:6 レンジ?オートレンジベアリング:6 レンジ?オートレンジ H 関数:6 レンジ?オートレンジ		加速度:6 レンジ?オートレンジ速　度:6 レンジ?オートレンジ変　位:6 レンジ?オートレンジ	加速度:6 レンジ?オートレンジ速　度:6 レンジ?オートレンジ変　位:6 レンジ?オートレンジ
总线大レンジ		加速度?H関数:300m/s² 　　　(RMS?EQP?PEAK) 速度:1000mm/s(RMS?EQP?PEAK) 変位:10mmp-p(EQP、PEAK)		加速度:100m/s²(RMS?EQP?PEAK) 速度:200mm/s(RMS?EQP?PEAK) 変位:1000μmp-p(EQP、PEAK)	加速度:20m/s² 　　　(RMS?EQP?PEAK) 速度:100mm/s 　　　(RMS?EQP?PEAK) 変位:10mm(p-p)
サンプリング周波数		51.2kHz		20.48kHz	4.096kHz
指示		PEAK:加速度?速度?変位 EQP:加速度?速度?変位 RMS:加速度?速度		PEAK:加速度?速度?変位 EQP:加速度?速度?変位 RMS:加速度?速度	PEAK:加速度?速度?変位 EQP:加速度?速度?変位 RMS:加速度?速度
振動数特性		±5%（10Hz ～ 5kHz）　＋30% / －50%（5Hz～10Hz、 5kHz～10kHz）		±5%（20Hz ～ 500Hz） +5% / －15%（10Hｚ～20Hz、 500Hz～1kHz）	±5%（0.3Hz ～ 100Hz）
精度	感度誤差	±5%(1kHz 基準、FS値に対して)		±5%(80Hz基準、FS値に対して)	±5%(16Hz基準、FS値に対して)
	レンジ切替誤差	±2%(1kHz基準)		±2%(80Hz基準)	±2%（16Hz基準）
	指示値直線性	±1%(1kHz 基準、FS値に対して)		±0.5%(80Hz基準、FS値に対して)	±1.5% (16Hz基準、FS値に対して)
出力		AC OUT:0～±1V(負荷10kΩ以上) DC OUT:0～+1V(負荷10kΩ以上)		AC OUT:0～±1V(負荷10kΩ以上) DC OUT:0～+1V(負荷10kΩ以上)	AC OUT:0～±1V(負荷10kΩ以上) DC OUT:0～+1V(負荷10kΩ以上)
言語		日本語?英語?語対応(切替式)		日本語?英語?語対応(切替式)	日本語?英語?語対応 (切替式)
電源		単3電池×2本(連続20時間以上)		単3電池×2本(連続20時間以上)	単3電池×2本(連続20時間以上)
本体寸法?重量		74(W)×32.5(D)×148(H)mm 約230g(電池含む)		74(W)×32.5(D)×148(H)mm 約230g(電池含む)	74(W)×32.5(D)×148(H)mm 約230g(電池含む)
ピックアップ寸法?重量		圧電式加速度ピックアップ φ19×42(L)mm 40g(ピックアップ) φ6×195(L)mm 70g(プローブネジ部含む)		動電式速度ピックアップ φ25.8×50(L)mm 140g(ピックアップ) φ8×50(L)mm 20g(プローブ)	ピエゾ抵抗式加速度ピックアップ 45(W)×45(D)×45(H)mm 200g(ピックアップ)
FFT 分析		ー	△f：25HZ、12.5HZ、6.25HZ	△f：10HZ、5HZ、2.5HZ	△f：1HZ、0.5HZ、0.25HZ
メモリ		ー	SDカード対応波形採取可能保存時間：0.1秒、0.2秒、0.5秒、1秒サンプリング周波数： 51.2kHz	SDカード対応波形採取可能保存時間：1秒、2秒、5秒、10秒サンプリング周波数：10.24kHz	SDカード対応波形採取可能保存時間：5秒、10秒、 25秒、50秒サンプリング周波数：2.048kHz

VM-4424H测振仪：http://www.testmart.cn/Home/News/data_detail/id/704975699.html
