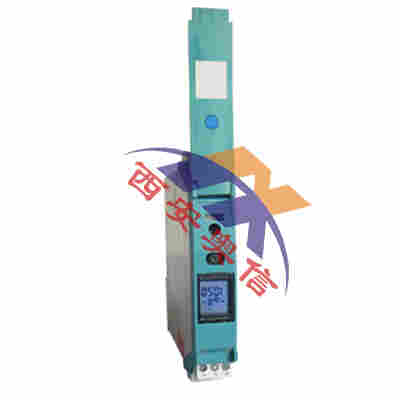

虹润NHR-M33-Y-27/X-0/0-D智能配电器 NHR-M33
虹润仪表 郭工： ⑱⑨⑥⑥⑨③⑨③⑭
Q：1148/070/631 www.xanhr.com
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
NHR-M33-X-27/X-0/X-D NHR-M33-X-27/X-0/0-A NHR-M33-Y-27/X-0/0-D
产品描述
NHR-M33给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信 号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道、双通道。
直流电压、电流输入。
模拟量、RS-485、继电器接点信号输出。
24V配电输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数
|
输入 |
|
|
输入信号 |
直流电压、电流(订货时确定或配置PCA手持式中文编程器自行编程) |
|
输入阻抗 |
电流阻抗≤100Ω，电压阻抗≥250KΩ |
|
*大输入电流/电压 |
≤30mA/≤7V |
|
配电电压/*大电流 |
19～25V/≤30mA |
|
输出 |
|
|
输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V |
|
输出负载 |
4-20mA、0-10mA、0-20mA负载电阻RL≤500Ω； |
|
报警输出 |
继电器，容量：DC30V/2A，AC125V/0.6A |
|
RS485通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps。 |
|
电源 |
|
|
电源 |
DC24V(±10%)，AC100-265V(50/60Hz) |
|
功耗 |
DC24V，单路输出功耗：≤2.4W，双路输出功耗：≤3.1W |
|
其它参数 |
|
|
绝缘电阻 |
≥100MΩ(500VDC时) |
|
绝缘强度 |
1500Vrms (1 min，无火花) |
|
工作温度 |
0～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
|
温度漂移 |
0.0075%FS/℃ |
|
安装方式 |
35mmDIN导轨安装 |
|
安装尺寸 |
18.5*109*116.5mm (宽*高*深) |
|
传输精度 |
0.2%FS |
|
响应时间 |
单路≤0.3S，双路≤0.5S |
|
重量 |
约140克 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
|
适用现设备 |
二线制、三线制变送器、直流电压/电流源 |
