一、概述：

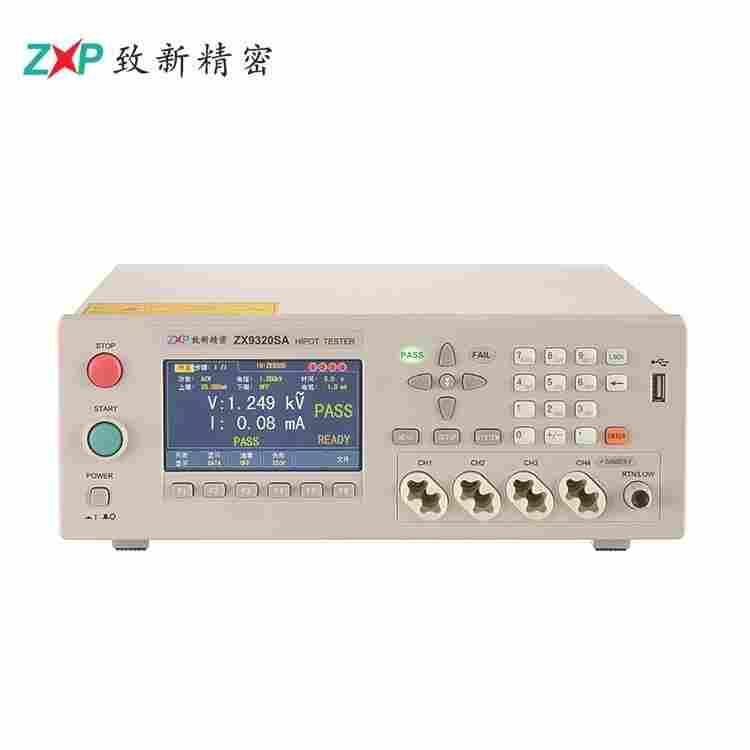

ZXP/致新精密 ZX9320SA 绝缘耐压测试仪，是一款小功率经济型智能绝缘耐压测试仪器，该系列仪器都具有电弧侦测功能和测试线接触检查功能。

ZX9320SA系列绝缘耐压测试仪的测试线接触检查功能，解决了用户”因测试线断线造成的不良品误判”的困扰，可广泛应用于耐压测试的半自动或自动化生产线上，大大提高产品测试的可靠性。

致新 ZX9320SA 绝缘耐压测试仪-带接触检查

二、特点：

（1）4.3" TFT-LCD，可完整显示测试结果，提高判读效率

（2）列表显示功能，多步结果一屏显示

（3）键盘锁功能，关机自动保存测试条件

（4）开短路侦测功能(OSC)

（5）测试线接触检查功能

（6）电弧侦测功能，电流、等级两种模式可选

（7）人体防触电保护功能(GFI)

（8）任意设定电压上升时间、测试时间、下降时间

（9）支持U盘和内部文件保存

（10）电流底数清零功能

（11）可通过U盘更新仪器软件

三、应用场合：

接触检查功能的测试应用举例

要测量一只电源变压器DUT的耐压性能，测量项目如下：

(1)初级绕组P-次级绕组S1、次级绕组S2:AC耐压测试

(2)初级绕组P、次级绕组S1、次级绕组S2-磁芯C:AC耐压测试

(3)要有测试线接触检查功能，防止测试线断线引起误判。

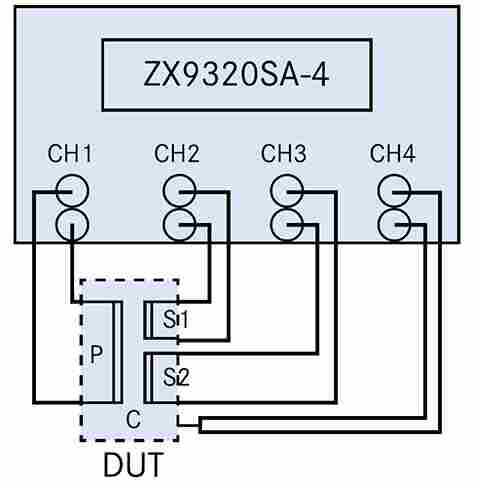

接线方法如下图所示：

致新 ZX9320SA 绝缘耐压测试仪-带接触检查

在测试前，ZX9320SA系列耐压测试仪进行测试线的接触检查，如果检测到测试线断线或接触不良，则仪器会报警提示”CHECK FAIL”(测试线接触不良)，并终止测试。如果接触检查通过，则继续进行后面的耐压测试。

四、技术参数：

型号		ZX9310	ZX9310A	ZX9310B	ZX9320	ZX9320A	ZX9320B
耐压测试
输出电压	AC	0.05kV～5.00kV ±2%
	DC	0.05～6.00kV ±2%	0.05～6.00kV ±2%	------	0.05～6.00kV ±2%	0.05～6.00kV ±2%	------
	电压调整率			≤(1.0%+10V)(额定功率)
电流测试范围	AC	0～10.00mA	0～10.00mA	0～10.00mA	0～20.00mA	0～20.00mA	0～20.00mA
	DC	0～5.00mA	0～5.00mA	------	0～10.00mA	0～10.00mA	------
	测试精度	±(5.0%读数+5个字)
	快速放电	测试结束后自动放电(DCW)		------	测试结束后自动放电(DCW)		------
绝缘电阻测试
输出电压		0.05～1.00kV ±2%	------	------	0.05～1.00kV ±2%	------	------

电阻测试范围		0.1～10GΩ	------	------	0.1～10GΩ	------	------
电阻测试精度	50V～1000V	0.1～999MΩ ±10%	------	------	0.1～999MΩ ±10%		------

		1.00～10GΩ ±20%	------	------	1.00～10GΩ ±20%	------	------

放电功能		测试结束后自动放电(DCW)	------	------	测试结束后自动放电(DCW)	------	------
电弧侦测
测量范围	AC	1～9级(出厂默认为5) (对应电流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA)

	DC	1～9级		------	1～9级		------
一般参数
存储器		120组，每组100步
电压上升时间		0.1s～999.9s
电压跌落时间		0.1s～999.9s
电压等待时间		0.2s～999.9s			0.2s～999.9s
测试时间设定		0.2s～999.9s
接口
标配		HANDLER、RS232、USBHOST(U盘接口)
尺寸(WxHxD)		310x110x415mm
重量		15.5Kg
