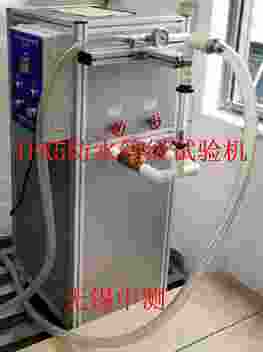

ZC1207A型IPX5防水等级试验机（全自动型）

一、设备概述：IPX5防水试验机是根据IEC60335、IEC60598、IEC60529-2013、GB4208-2017《外壳防护等级（IP代码）》、 GB/T 2423.38-2008 电工电子产品环境测试 第 2 部分：试验方法 试验 R：水试验方法和导则、GB7000.1-2015《灯具一般安全要求与试验》、GB/T 4942.1-2006旋转电机整体结构的防护等级、EN60598-1-2008《灯具：一般要求和试验》标准要求设计制造。该设备采用敞开式喷水测试，试验用水不可循环；适用于灯具及电工电子产品、检测机构及生产企业品管部门对中小型产品的防水检测用途。 设备程式中有功能开关选项，用户根据自己的要求自动调节流量。

该整套设备由以下组件组成：样品转台、喷水试验装置 （IPX5）、供水系统、控制系统组成。

二、成套设备组成、功能参数及主要配置：

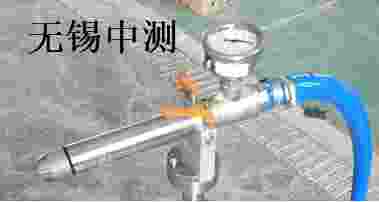

设备组件（一）：IPX5手持喷枪

1.功能参数：

1）、适用于进行产品的IPX5测试。

2）、孔径：ф6.3mm（IPX5）。

3）、不锈钢材质。

4）、水流量：12.5±0.626L/min(IPX5)；

5）、试验水压：0~400kPa；

6）、试验时间：约1min/m²，*少3分钟、或用户从控制系统设定时间。

7）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制)。

2.主要配置：

序号	名     称	规      格	数量	备   注
1	喷水喷头	Φ6.3mm	1套	不锈钢结构材质
2	喷嘴I	ф6.3mm、不锈钢结构	1件
3	连接胶管	3/4″	10米
4	压力表	400kPa指针表	1只



设备组件（二）：可倾斜旋转样品载物台

1．功能参数：

1、样品台直径：Φ600mm。

2、样品台转速：1RPM（出厂前已内置好转速）。

3、试验时转动角度：90⁰、360⁰正反转、连续转动。

4、底架带万向轮，利于方便移动。

5、机架材料：铝合金。

6、正反转控制、转动动作由控制柜控制。

7、外形尺寸：L800mm*800mm*300mm；

8、电源：220V 50Hz 200W。

2．主要配置：

序号	名     称	规      格	数量	备   注
1	样品台	Φ600mm	各1 个
2	减速机	WPS50	1套
3	电机	86HS85两相电机	1套	深圳雷赛
4	底座	铝型材	1套



设备组件（三）：供水与控制系统

1.功能参数：

1、适应于IPX5防水及整个防水设备的自动控制；

2、供水方式：自动调节；

3．流量供水系统：

u 应用于IPX5强喷水试验；

u 流量精度：±0.5L/min；

u 流量计：电子流量计；

u 水泵：卧式不锈钢离水泵；

u 水泵电源：22V。

4、贮水箱：

u 可用于IPX5 强喷试验供水；

u 容积：100L；

u 液位控制：浮球水位开关。

u 保护功能：漏电保护、过载保护、短路保护。

5、过滤器：不锈钢外壳、精细滤芯。



2.主要配置：

序号	名     称	规      格	数量	备   注
1	水泵		1台
2	流量计	电子流量计	1套
3	大水箱	100L	1套
4	过滤器	50L/min	1套
5	继电器	DC24V	3套
6	接触器	AC220V	2套
7	PLC控制器	台达	1套
8	人机界面	7寸威纶触摸屏	1套
9	变频器	控制水泵转速	1套
10	漏电保护		1套
11	断路器		1套
12	电气附件		1批
13	控制电箱		1套
14	机架	工业成型铝	1套
15	管道配件		1组



ZC1207B型IPX5防水等级试验机（半自动型）

一、设备概述：IPX5防水试验机是根据IEC60335、IEC60598、IEC60529-2013、GB4208-2017《外壳防护等级（IP代码）》、 GB/T 2423.38-2008 电工电子产品环境测试 第 2 部分：试验方法 试验 R：水试验方法和导则、GB7000.1-2015《灯具一般安全要求与试验》、GB/T 4942.1-2006旋转电机整体结构的防护等级、EN60598-1-2008《灯具：一般要求和试验》标准要求设计制造。该设备采用敞开式喷水测试，试验用水不可循环；适用于灯具及电工电子产品、检测机构及生产企业品管部门对中小型产品的防水检测用途。水流量通过玻璃转子流量计控制。

 该整套设备由以下组件组成：喷水试验装置 （IPX5）、供水系统、控制系统组成。

二、成套设备组成、功能参数及主要配置：

设备组件（一）：IPX5手持喷枪

1.功能参数：

1）、适用于进行产品的IPX5测试。

2）、孔径：ф6.3mm（IPX5）。

3）、不锈钢材质。

4）、水流量：12.5±0.626L/min(IPX5)；

5）、试验水压：0~400kPa；

6）、试验时间：约1min/m²，*少3分钟、或用户从控制系统设定时间。

7）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制)。

2.主要配置：

序号	名     称	规      格	数量	备   注
1	喷水喷头	Φ6.3mm	1套	不锈钢结构材质
2	喷嘴I	ф6.3mm、不锈钢结构	1件
3	连接胶管	3/4″	8米
4	压力表	400kPa指针表	1只



设备组件（二）：供水与控制系统

1.功能参数：

1、适应于IPX5防水及整个防水设备的自动控制；

2、供水方式：手动调节；

3．流量供水系统：

u 应用于IPX5强喷水试验；

u 流量计：玻璃转子流量计；

u 水泵：卧式不锈钢离水泵；

u 水泵电源：220V。

4、贮水箱：

u 可用于IPX5强喷试验供水；

u 容积：100L；

u 液位控制：浮球水位开关。

u 保护功能：漏电保护、过载保护、短路保护。

   5、过滤器：不锈钢外壳、精细滤芯。

2.主要配置：

序号	名     称	规      格	数量	备   注
1	水泵		1台
2	流量计	转子流量	1套
3	大水箱	100L	1套
4	过滤器	50L/min	1套
5	继电器	DC24V	3套
6	接触器	AC220V	2套
7	控制器	时间继电器	1个
8	控制按钮		1套
9	漏电保护		1套
10	断路器		1套
11	电气附件		1批
12	控制电箱		1套
13	机架	工业成型铝	1套
14	管道配件		1组





ZC1207C型IPX5防水等级试验机（简易型）

一、设备概述：IPX5防水试验机是根据IEC60335、IEC60598、IEC60529-2013、GB4208-2017《外壳防护等级（IP代码）》、 GB/T 2423.38-2008 电工电子产品环境测试 第 2 部分：试验方法 试验 R：水试验方法和导则、GB7000.1-2015《灯具一般安全要求与试验》、GB/T 4942.1-2006旋转电机整体结构的防护等级、EN60598-1-2008《灯具：一般要求和试验》标准要求设计制造。

二、成套设备组成、功能参数及主要配置：

设备组件（一）：IPX5手持喷枪

1.功能参数：

1）、适用于进行产品的IPX5测试。

2）、孔径：ф6.3mm（IPX5）。

3）、不锈钢材质。

4）、水流量：12.5±0.626L/min(IPX5)；

5）、试验水压：0~400kPa；

6）、试验时间：约1min/m²，*少3分钟、或用户从控制系统设定时间。

7）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制)。

2.主要配置：

序号	名     称	规      格	数量	备   注
1	喷水喷头	Φ6.3mm	1套	不锈钢结构材质
2	喷嘴I	ф6.3mm、不锈钢结构	1件
3	连接胶管	3/4″	8米
4	压力表	400kPa指针表	1只



设备组件（二）：供水系统

1.功能参数：

2、供水方式：通过自来水；

3．流量控制：

u 流量计：玻璃转子流量计；

u 增压泵：不锈钢；

u 水泵电源：220V。

设备组成与报价：

序号	名     称	数量	单   价	价	备   注
1	ZC1207A型IPX5防水等级试验机	1台			全自动型
2	ZC1207B型IPX5防水等级试验机	1台			半自动型
3	ZC1207C型IPX5防水等级试验机	1台			简易型
					含税价

成交案例图：

五、IP实验室装修布局图：

设备组成与报价：

序号	设 备 组 件 名 称	数量	备   注
1	ZC1201型垂直滴雨试验机	1台	IPX1防止垂直方向滴雨，IPX2防止当外壳在15°倾斜时垂直方向滴雨。
2	ZC1203型摆管淋雨试验机	1台	IPX3防淋雨，IPX4、IPX4K防溅水。
3	ZC1205型手持花洒头	1台	适用于大型产品的IPX3、IPX4试验。
4	ZC1207型试验喷嘴	1台	IPX5防喷水，IPX6、IPX6K防强烈喷水。
5	ZC1209型可倾斜旋转样品载物台	1台	15°角防水试验样品承托。
6	ZC1211型防浸水试验箱	1套	IPX7防短时间浸水的影响。
7	ZC1213型防持续浸水试验装置	1台	IPX8防持续浸水的影响。
8	ZC1215型UL喷淋试验装置	1台	UL标准淋水。
9	ZC1217型UL洒水试验装置	1台	UL标准洒水。
10	ZC1219型智能供水与控制系统	1台	适应于IPX1-8防水、洒水试验时供水，IPX7浸水试验，及整个防水设备的自动控制。
11	ZC1221型IPX9防高温、高压喷水试验机	1台	IPX9防高温、高压喷水的影响。
您好，本公司专注于IP防水防尘实验设备，请告诉我们您的需求，我们再给您提供完整的报价方案书与场地规划布局图，感谢理解！
