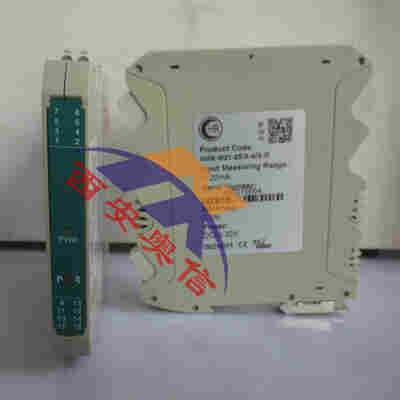

NHR-M21-27/X-0/X-D信号隔离器 虹润NHR-M21
虹润仪表 郭工： ⑱⑨⑥⑥⑨③⑨③⑭
Q：1148/070/631 www.xanhr.com
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
产品介绍
NHR-M21将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
技术参数
|
输入 |
|
|
输入信号 |
4-20mA、0-20mA、0-5V、1-5V、0-10V |
|
输入阻抗 |
电流阻抗≤50Ω，电压阻抗≥250KΩ |
|
大输入电流 |
≤30mA/≤10.5V |
|
电流隔离器输出 |
|
|
输出信号 |
4-20mA，0-20mA，0-5V，1-5V，0-10V |
|
输出负载 |
4-20mA，0-20mA负载电阻RL≤400Ω |
|
|
0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ |
|
电压隔离器输出 |
|
|
输出信号 |
4-20mA、0-20mA、0-5V、1-5V、0-10V |
|
输出负载 |
4-20mA、0-20mA 负载电阻RL≤400Ω； |
|
|
0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ |
单通道、双通道。
直流电压、电流输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
仪表选型
|
|
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|||
|
M2系列电压/电流隔离器NHR-M21 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
|||
|
位 |
规格 |
注释 |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
7/8 |
<输入> |
|
|||||||||||
|
通道I/通道II(从列表中选择代码) |
|||||||||||||
|
代码 |
类型 |
||||||||||||
|
25 |
0-20mA |
||||||||||||
|
27 |
4-20mA |
||||||||||||
|
28 |
0-5V |
||||||||||||
|
29 |
1-5V |
||||||||||||
|
31 |
0-10V |
||||||||||||
|
X |
通道II无输入时选择 |
||||||||||||
|
9/10 |
<输出> |
|
|
||||||||||
|
通道I/通道II(从列表中选择代码) |
|||||||||||||
|
代码 |
类型 |
||||||||||||
|
X |
无输出 |
||||||||||||
|
0 |
4-20mA |
||||||||||||
|
1 |
1-5V |
||||||||||||
|
3 |
0-5V |
||||||||||||
|
4 |
0-20mA |
||||||||||||
|
5 |
0-10V |
||||||||||||
|
12 |
<电源> |
|
|
||||||||||
|
DC20-32V |
|||||||||||||
