1.注意事项
1.1为了保障筛分结果的准确度，在筛分测量前应按技术要求尽量调整好玻璃平板倾斜的角度，清洁玻璃平板的表面，调整好振动频率，可获得较真实的测量数据。
1.2为了便于球形玻璃珠和菱形或非球形玻璃珠分离和移动可借助毛刷加速其分离和收集。
1.3本仪器知识产权归本公司所有，严禁仿制；否则，本公司将终止履行相关维修义务，并保留法律追究的权利。
1.4测量时应注意尽可能减小玻璃珠的遗漏。
1.5对本使用说明书如有疑惑欢迎赐教。
2.结构组成

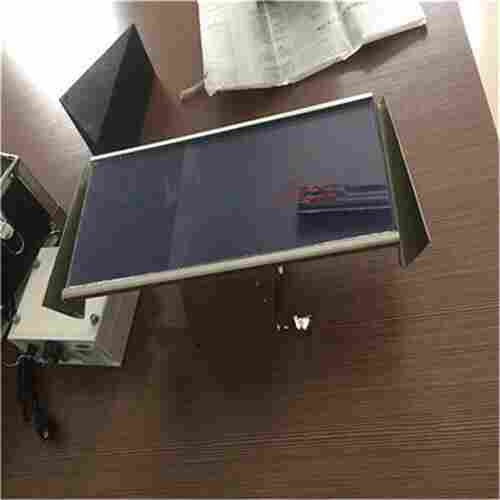

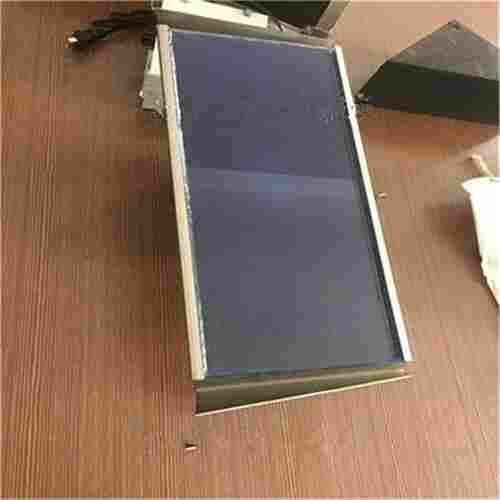

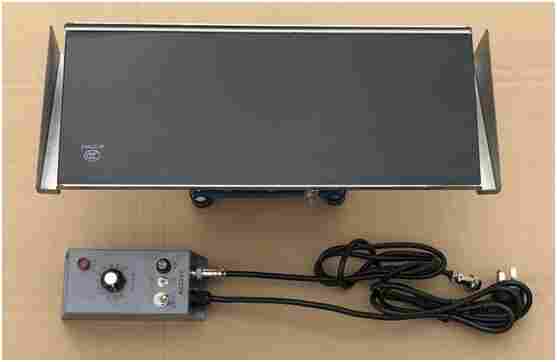

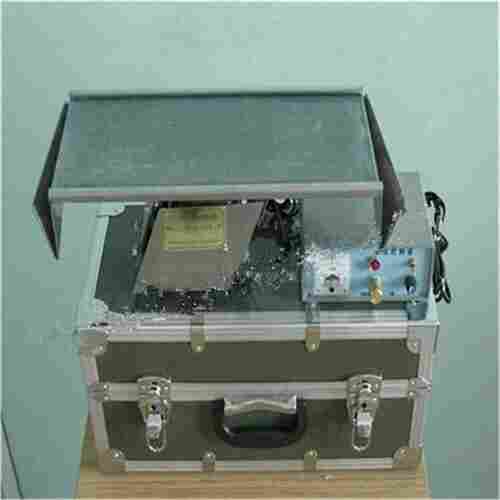

STT-960玻璃珠分筛器主要由振动座、玻璃平板、电源线、（插头）和控制盒组成（如下图所示）。
3.操作步骤
3.1准备：用蘸有少许工业酒精的脱脂棉球，清洁玻璃珠筛分器的玻璃平板及玻璃珠收集器。从玻璃珠试样中称取约20g样品，到0.1g.
3.2将控制盒的电源开关置于接通位置（往上拨），调整电流旋钮以控制震动座即玻璃平板左右和上下的震动频率（顺时针方向增大电流-提高玻璃平板的振动频率，反之则减小电流-降低玻璃平板的振动频率），球形玻璃珠往平板低端滚动而菱形或非球形玻璃珠则往高端移动。
3.3用小勺慢慢往玻璃平板上喂料，应是玻璃珠不在平板上堆积或大量滑落，所有圆珠将滚落到圆珠收集器中，而有缺陷的玻璃珠慢慢进入不圆珠收集器内，直至玻璃珠样品全部分离完毕。
3.4把收集到的圆玻璃珠和有缺陷的玻璃珠分别再通过玻璃珠筛分器进行分离，直至所有的圆玻璃珠通过筛分器后，没有带缺陷的玻璃珠分离出来，而所有有缺陷玻璃珠通过筛分器后，没有圆玻璃珠分离出来。
3.5分别称出分离得到的所有圆玻璃珠的质量N（g）和有缺陷玻璃珠的质量C（g）,到0.1g。
3.6玻璃珠的成圆率P用以下公式计算：
P=
×100
式中：P－成圆率，%;
N－圆玻璃珠的质量，单位为g;
C－有缺陷的玻璃珠的质量，单位为g.
