概述A9Y57625小型断路器的连线图
法国施耐德低压终端配电产品
主要信息
产品系列
Acti 9
产品类型
添加剩余电流装置
产品短名
Vigi iPN
极数
1P + N
中性线位置
左侧
额定电流 [In]
25 A
剩余电流灵敏度 [IΔn]
30 mA
剩余电流动作保护的选择性
瞬动型
Earth leakage protection type
A类
网络类型
AC
网络频率
50/60 Hz
额定工作电压 [Ue]
230 V AC 50 Hz 符合 GB 16917.22
符合标准
GB 16917.22
宽度 （9mm的倍数）
2
补充信息
配电系统位置
下游配电出线
剩余电流动作技术
动作功能与电源电压有关
本地信号指示
故障脱扣指示视窗
安装类型
锁定夹锁紧
安装方式
DIN 导轨安装
连接到 mcb 的电路
螺丝旋紧
宽度
17.75 mm +/- 0.25 mm
环境
运行温度
-25…60 °C
可持续性

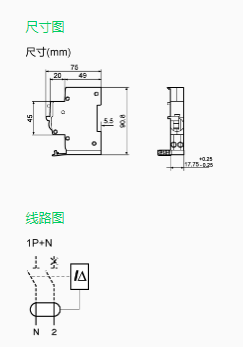

本产品的接线图片
概述A9Y57625小型断路器的连线图
