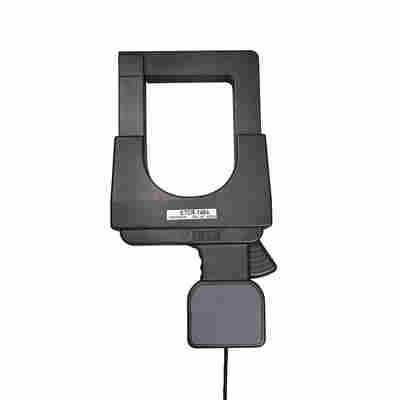

ETCR080D大口径直流钳形电流传感器结构应用及安装方法
直流电流传感器可用于测量0~500KA直流大电流，是一种采用霍尔元件作为检测元件的霍尔检测式直流电流传感器。它将被测电流转换为霍尔电势，然后求和放大，把被测额定电流转换为额定直流0~5V电压和直流4~20mA电流信号。
ETCR080D大口径直流钳形电流传感器组成结构
直流电流传感器由传感头和信号箱两部分组成，传感头为对开框式铝合金外壳结构，电路箱为防水、防腐、带静电屏蔽铝合金外壳。
ETCR080D大口径直流钳形电流传感器应用领域
直流电流传感器主要用于冶金、化工、炭素等行业作为大电流精密计量、检测装置，同时也可以作为控制元件使用。
ETCR080D大口径直流钳形电流传感器安装方法
⑴根据现场条件和传感头的外形尺寸决定安装方式，再按需要尺寸自制支架底板（或垫块），支架底板材料可采用塑料板、环氧板、胶木板或硬木板等非导磁材料。若采用铁磁材料作传感头安装支架时，应使用木块等非磁性材料作垫块，保持传感器与支架之间的距离大于80毫米。
⑵被测导电母排应置于传感头窗口的中心位置上，并要求与传感器平面垂直。
⑶传感头安装位置应尽量离开其它导电母排并远离被测母排的转角处。
⑷电路箱与传感头之间的距离*定在10米以内，根据需要可以加长电缆。
⑸电缆插头与传感头下半环的两个插座可以任意连接，下半环余下的一个插座再用跳接电缆与上半环插座连接。
