德国威卡柯普乐顶装水位液位变送器UTN WIKA顶装液位变送器UTN
WIKA授权代理商-西安秦控商贸 王工 qq:2064077346 15339微信199575
应用
化工、石化、天然气、海上平台
造船、机械制造
发电设备、电厂
制药、食品和饮料行业，工业用水和饮用水处理
功能特性
特殊生产过程和流程
操作极限：
- 操作温度：T = -60 ... +300 °C
- 操作压力：P = 真空至4 MPa
广泛应用与各种工艺条件
可选配液位传感器和磁性开关
防爆型
描述
UTN顶装型液位变送器由一个测量腔体、一个带导杆的浮子和磁性系统组成。可通过合适的过程连接（法兰、螺纹）将其安装至罐体。
永磁系统通过一根导杆与浮子相连，将浮子在容器中测量到的液位（无接触）传送到安装在测量外部的磁性翻柱上。
在磁性翻柱上每隔10毫米装有内含磁柱的红色/白色的塑料滚珠或不锈钢翻旗。磁性翻柱或翻旗磁性滚轮或翻柱在测量腔壁内旋转180°。液位上升时，翻柱从白色翻转成红色；液位下降时，翻柱从红色翻转成白色。因此，磁性翻柱可通过红色的柱体来显示液位高度，无需通电

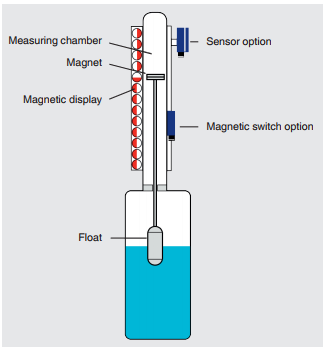

顶装液位计工作示意图：
