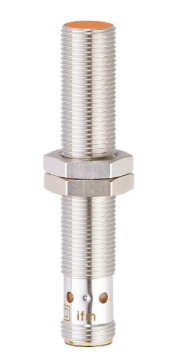

IF5929易福门ifm原装接近开关
IF5929
电感式接近开关
IFK3002-BPKG/US-104
工作温度范围大
高防护等级，适应严苛工业环境的需求
清晰明确地指示开关状态
极高的开关频率
坚固的金属外壳，适用于严苛的工业环境
产品特征
电气设计PNP
输出功能常开
感应距离 [mm]2
外壳螺纹结构
尺寸 [mm]M12 x 1 / L = 70
应用
特殊的性能镀金触点
电气数据
工作电压 [V]10...30 DC
电流损耗 [mA]< 10
防护等级II
反相保护有
输出
电气设计PNP
输出功能常开
显示器/操作件
显示
开关状态4 x LED, 黄色
附件
附件（附送）
固定螺母: 2
注释
包装单位1 件
电气连接
接口接插件: 1 x M12; 触头: 镀金的
开关量输出DC电压降*值 [V]2.5
开关量输出DC的持续电流负载 [mA]200
开关频率DC [Hz]1200
短路保护有
短路保护类型脉冲
过载保护有
监控范围
感应距离 [mm]2
实际感应距离 Sr [mm]2 ± 10 %
工作距离 [mm]0...1.62
精度/偏差
校正系数钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]3...15
开关点偏移 [Sr的百分比]-10...10
工作条件
环境温度 [°C]-25...80
外壳防护等级IP 67
/测试
EMC电磁兼容
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 射频场感应的传导抗扰度3 V
EN 55011等级B
MTTF [年]1965
机械技术数据
重量 [K40]29.4
外壳螺纹结构
安装齐平安装
尺寸 [mm]M12 x 1 / L = 70
螺纹代号M12 x 1
原材料黄铜 白青铜-镀层; 感应面: PBT 桔黄色;
LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层
拧紧扭矩 [Nm]7

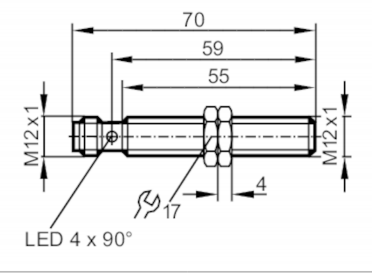

参考图
