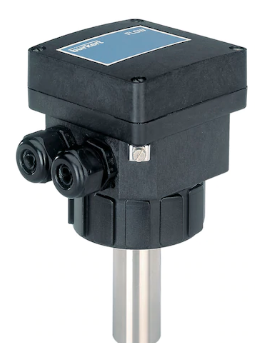

德国burkert插入式电磁流量计552780
8041型电磁式流量变送器
无活动部件的传感器
带开/关控制功能的流量计
Teach-In功能进行相关校准
在线清洗（CIP）
8041型电磁流量计是由一个电子模块和一个PVDF或不锈钢材质的传感器组成。它适用于DN06...DN400的管径以及电导率大于 20 µS/cm中性和轻微腐蚀性液体。
用于流量或分析测量的插入配件
•插入式测量装置的通用配件，纯净，坚固
或受污染的液体
•多种过程连接：PVC，PP，DN06至DN400
PVDF，PE，不锈钢，黄铜
•变送器可用于：
-指示，监视，发送
-开/关控制，批次控制
该配件可用于连接任何插入设备以进行测量
管道。 e。 G。 用于流量，pH，氧化还原电位（ORP）和电导率
测量。
该配件可用于桨轮和电磁流量计以及
8041型电磁流量计配备 4...20 mA输出，脉冲输出和继电器输出。可根据5 DIP开关、一个按钮和10个LED光柱显示设定不同参数。 可提供：-配套PVDF传感器的G2"接头 -配套不锈钢传感器的G2"或卡箍接头。 配置不锈钢传感器的8041流量计可在较高压力（PN16)和较高温度(150°C)场合应用
产品安装
6.1。 安装注意事项
流量测量：
注意：
与流量计结合使用的配件不适用于气体和蒸汽流量测量。
必须注意*小的上游和下游直线距离。 根据管道的设计，必要的距离可以
更大或使用流量调节器以获得*精度。
有关更多信息，请参阅EN ISO 5167‑1。
EN ISO 5167‑1规定了在管道中按顺序安装配件时必须遵守的直的进，出口距离
达到平稳的流动条件。 可能导致流动紊乱的*重要布局如下图所示
以及相关的规定的*小入口和出口距离。
确保测量点的测量条件平稳且无问题。
1、根据需要选择智能宝德BURKERT电磁流量计安装的地点和位置，但电极轴线必须大致在水平方向；
2、注意流量计上的流动方向与流体实际流向一致；
3、测量管在所有的时间内必须完全充满介质，只有满管时，才能获得准确的测量，对于部分充满管子，应采用类似于放抗阀的安装方式，切勿安装在低点，以防固体聚集，另外，为防止产生真空，应避免将传感器 安装在泵的的进口端；
4、在安装时，确保在靠近管道法兰处有足够的空间；
5、流量计两侧的管道要支撑牢固，不要装在强烈震动的地方；
6、为便于安装，对于DN＞200的大尺寸仪表，可使用伸缩管，以容许对接法兰的轴向位移；
7、从电极轴线量起，上游短直管段长度为5DN，下游短直管段长度为2DN(DN为管道内径)；
