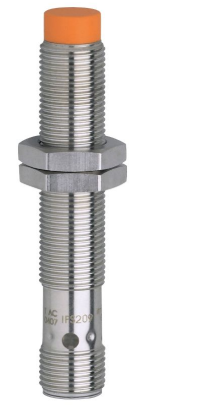

ifm电感式接近开关IFS209，螺纹设计
描述
坚固的金属外壳，适应用于严苛的工业环境
清晰明确地指示开关状态
可做为三线或两线使用
感应范围大，正常运作时间长
带有光学安装和设定辅助
电气设计PNP/NPN
输出功能常开
感应距离[mm]7
外壳螺纹结构
尺寸[mm]M12 x 1 / L = 70
应用
特殊的性能镀金接点; 增长的感应距离; 光学的调节辅助
应用工业应用/工厂自动化
电气数据
工作电压[V]10...30 DC
电流损耗[mA]12; (24 V)
防护等级II
反相保护是
输出
电气设计PNP/NPN
输出功能常开
开关输出DC电压降*值[V]2.8
*小的负载电流[mA]2; (只应用于2线运行)
漏电流*值[mA]0.5; (只应用于2线运行)
开关输出DC的持续电流负载[mA]100
三维检测和评估——场景和物体一目了然
纸板包装或包裹等矩形物体的非接触式尺寸确认
尺寸、方向和位置的确定和比较
提供长、宽、高以计算带长和体积
质量参数可帮助检测损坏或变形的物体
IO-Link释放传感器的所有潜能
带有 IO-Link 的电感式传感器
位置监控
目标距离数字传送
高线性和重复性
IP 69K的高防护等级，温度范围广
可通过IO-Link 选择功能和极性
绝不仅仅是一个脉冲传感器!
| 短路保护类型 | 脉冲 |
| 过载保护 | 是 |
| 监控范围 | |
|---|---|
| 感应距离[mm] | 7 |
| 实际感应距离Sr [mm] | 7 ± 10 % |
| 工作距离[mm] | 0...5.7 |
| 增长的感应距离 | 是 |
| 精度/偏差 | |
| 校正系数 | 钢: 1 / 不锈钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞[Sr的百分比] | 3...15 |
| 开关点偏移[Sr的百分比] | -10...10 |
| 工作条件 | |
| 环境温度[°C] | -25...70 |
| 外壳防护等级 | IP 67 |
| /测试 | |
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 射频电磁耐受测试10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 高频传导10 VEN 55011等级B |
| MTTF [年] | 1291 |
| UL | Ta0...40 °CEnclosure typeType 1电源Hazardous voltage文件数量ULE174191 |
