GTB10-P4212小型光电传感器
产品资料
传感器原理/ 检测原理 漫反射光电传感器, 能量型
尺寸(宽 x 高 x 深) 20 mm x 50 mm x 39 mm
外壳形状（光束出口） 方形
*开关距离 20 mm ... 1,300 mm 1)
感应距离 40 mm ... 950 mm 1)
光源种类 可见红光
光源 PinPoint-LED 2)
光点尺寸（距离） Ø 28 mm (1,400 mm)
轴长 625 nm
设置 电位计，270°
1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
2) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
供电电压 10 V DC ... 30 V DC 1)
残余纹波 ± 5 Vss 2)
电流消耗 20 mA
开关量输出 PNP
开关类型 明/暗切换
开关类型可选 可通过明通/暗通开关选择
输出电流 Imax. ≤ 100 mA
响应时间 ≤ 500 µs 3)
开关频率 1,000 Hz 4)
连接类型 插头，M12，4 针

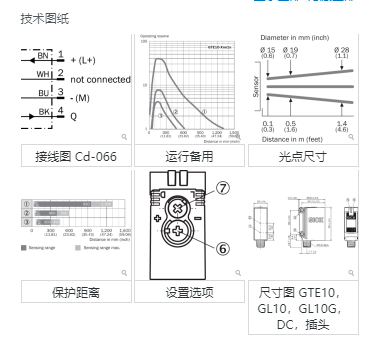

参考图
保护电路
A 5)
B 6)
C 7)
D 8)
防护等级 III
重量 35 g
外壳材料 塑料, ABS/PMMA
外壳防护等级 IP67
供货范围 安装支架 BEF-G10DC01
电磁兼容性 EN 60947-5-2
运行环境温度 –30 °C ... +60 °C
存储环境温度 –40 °C ... +70 °C
产品型号
GTE10-F4221 订货号: 1102212
GTE10-P1221 订货号: 1085298
GTE10-N1221 订货号: 1085297
GTE10-P4212 订货号: 1065867
GTE10-N4211 订货号: 1065871
GTE10-R3822 订货号: 1065875
GTE10-R3821 订货号: 1065874
GTE10-P4211 订货号: 1064697
GTE10-F2221 订货号: 1102211
GTE10-R3811 订货号: 1064688
GTE10-P1211 订货号: 1065865
GTE10-R3812 订货号: 1065873
GTE10-N1211 订货号: 1065868
GTE10-P1212 订货号: 1065866
GTE10-N4212 订货号: 1065872
