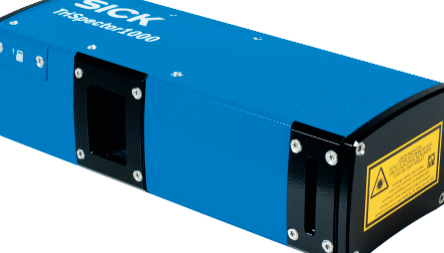

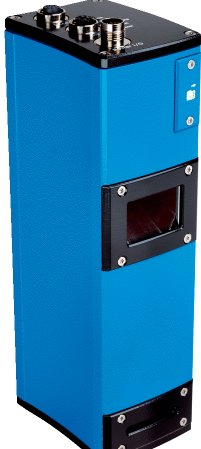

德国SICK机器视觉 施克工业图像处理
V3T12S-MR32A7
DGS35-7LK00360
产品特点
任务设置
存在性检查
质量检查
测量，3D
技术 3D 行图像记录
产品目录 可调
工具包
形状
区域计算
斑点搜索
体积
查找层面
固定层面
工作距离 141 mm ... 541 mm
视场示例 270 mm x 100 mm
光源
内部照明 激光, 可见, 红色, 660 nm, ± 7 nm
激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014)
预校准 ✔
*小工作距离时的宽度 90 mm
*工作距离时的宽度 330 mm
*高度范围 400 mm
图像传感器角度 65°
离线支持 仿真程序
镜片 固定
机械/电子参数
连接类型
M12，12 针插头，A 编码（电压供给，I/O）
M12，8 针插座，X 编码（千兆以太网）
M12，8 针插座，A 编码（编码器）
材料、连接 镀镍黄铜
供电电压 24 V DC, ± 20 %
残余纹波 < 5 Vss
功耗 ≤ 11 W
电流消耗 < 400 mA, 无输出负载
外壳防护等级 IP67
防护等级 III
外壳材料 铝阳极氧化处理的铝
挡风玻璃的材质 PMMA
重量 1.3 kg
尺寸（长 x 宽 x 高） 217 mm x 62 mm x 84 mm
性能
扫描/帧率 5,000 3D profile（剖面）/s
*型材数量 2,500 每张图像
垂直分辨率 40 µm ... 280 µm
三维剖面分辨率 0.215 mm/px
接口
Ethernet ✔ , TCP/IP
数据传输率 1,000 Mbit/s
串行 ✔ , RS-232, RS-422
功能 编码器 (RS-422 / DBS36E-BBCP02048)
数据传输率 *编码器频率：300 kHz
增量式 ✔ , TTL
配置软件 SOPAS ET
数字输入 3（非绝缘）
数字输出 4（非绝缘）
编码器接口 RS-422 / TTL (DBS36E-BBCP02048)
*编码器频率 300 kHz
环境参数
电磁兼容性（EMC） EN 61000-6-2:2005 / EN 61000-6-3:2007
冲击负荷 15 g / 6 ms (EN 60068-2-27)
振动负荷 5 g, 10 Hz ... 150 Hz (EN 60068-2-6)
工作环境温度 0 °C ... +50 °C 1)
储存温度范围 –20 °C ... +70 °C 1)
