贺德克hydac的电磁换向阀中文解析
WSM12120V-01-C-N-24DG
贺德克的换向阀型号表
WSM08130C-01-C-N-12DG
WSM08130C-01-C-V-0
WSM08130D-01-C-N-0
WSM08130C-01-C-N-230AG
WSM08130C-01-C-N-24DG
WSM08130D-01-C-N-12DG
WSM08130D-01-C-N-230AG
技术要求
所有接口: PN=350bar
1.2.2 工作压力范围
OP=控制压差PI-P2 (见1.2.8)
压差低于△P时，节流阀功能PIma =350bar
1.2.3 工作介质
符合DIN51524第1和第2部分的液压油
1.2.4工作介质温度范围
-20C +80C
1.2.5粘度范围
2.8mm2/s 380mm2/s
1.2.6过滤
介质的*允许污染度符合NAS1638，10级。因此建议选用β2n≥100 的过滤器。安装过滤器和定期更换过滤器确保其功能，减小磨损，延长使用寿命。
1.2.7 流量设置(见2.1)
必须松开锁紧螺母，在调节范围内调节流量。按相应的旋转方向调节螺栓设定流量(+:增大流量; -:减小流量)。然后用锁紧螺母锁定调节螺栓。
注意:刻度线限定了调节范围。禁止用力将调节螺栓拧过调节界限。

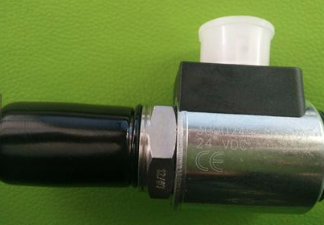

HYDAC贺德克WSM06020W-01M-C-N-24DG系列电磁换向阀产品介绍如下：
该阀的具体特性：
1.湿式电磁铁，寿命长，噪音小。
2.多种电磁铁和电气接头可供选择。
3.阀芯硬化耐磨处理，寿命。
4.阀在关闭位置时，锥阀芯截断油流。
5.表面镀锌。
6.电磁铁内置密封，防止进水。
7.结构紧凑式。
贺德克hydac的电磁换向阀中文解析
