设定并使用喜开理CKD紧凑型气缸
SSD2-L-16D-25-TOH-D-N-FA-W1

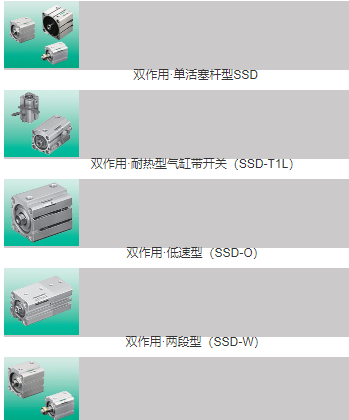

SSD2系列
内径尺寸：Φ12、Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ80、Φ100
丰富的行程设定
利用小间隔的行程设定，可选择符合设计的机种
在同一尺寸下可附带橡胶缓冲
可在不希望在气缸末端产生金属声的场合进行使用
即便附带橡胶缓冲，尺寸仍然和原来一样
可选的安装方法
可用内六角螺栓直接安装，安装方便，法兰和耳座等安装连接件丰富
在气缸四个面上均配置气缸开关槽
开关安装位置可选性大，安全满足各类客户需求
对应RoHS指令
CKD紧凑型气缸SSD2-L-20-10-W1
规格
项目 SSD
SSD-L(带开关）
缸径 mm 直径12直径16直径20直径25直径32直径40直径50直径63直径80直径100直径125直径140直径160
动作方式 双作用型
使用流体 压缩空气
高使用压力 MPa 1.0
低使用压力 MPa 0.1 0.05
保证耐压力 MPa -10-60（不得冻结）
配管口径 M5 Rc1/8 Rc1/4 Rc3/8
行程允许误差 mm +1.0 +2.
使用活塞速度 mm/s 50-500 50-300
缓冲 不带缓冲
给油 不要（给油时请使用透平油ISOVG32)
允许吸收能量 0.004 0.01 0.016 0.021 0.025 0.092 0.1 0.12 0.27 0.56 6.52 6.52 7.78
SSD2-L-20-25
SSD2-L-40-60-N-W1
SSD2-KL-25-25-T2H-D-N
SSD2-L-63-20-W1
SSD2-L-40-60-N-W1
SSD2-L-63-10-N-W1
SSD2-L-32-10-W1
SSD2-L-40-40-N-W1
SSD2-KL-25-40-T2H-D-W1
SSD2-KL-25-25-N-W1
