对于带直线导轨的直线步进电机，塑料螺纹螺母注塑进步进电机的空心轴转子并与之连接。当电机通电时，丝杠和螺纹螺母的连接将转子的旋转运动转化为丝杠的直线运动。为了达到这个目的，在丝杠的前面安装了一个直线导轨，防止丝杠旋转。
纳诺达克直线电机特点
简洁的直线导轨
两种电机的长度
不同的绕组
不同行程长度和丝杠版本
可以选择配置与编码器
集成的连接器
近日，纳诺达克将直流无刷电机DFA68和新的高扭矩行星变速箱GP56组合，产生一款尺寸短的齿轮箱电机，额定扭矩高达26Nm.
当我们需要高精度，又要高扭矩，还想节约空间，又得控制住预算的时候，选择会变得极其狭窄，而这个新组合的推出给到客户的是“鱼”与“熊掌”兼得的好处。

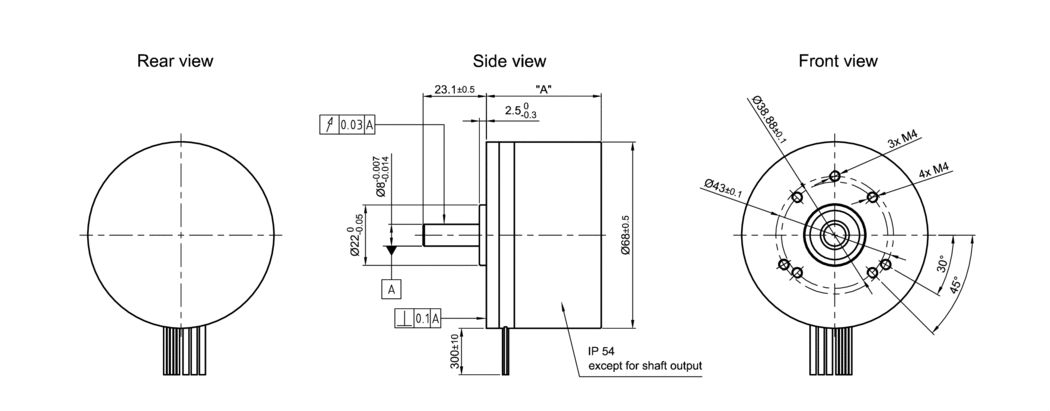

DFA68，外径68 mm，额定功率110 W. 外壳带IP54防护等级可有效防止飞溅水和异物的渗透引起的电机损坏. DFA68额定电压24 V，额定速度3,700 r/min， 额定力矩29 Ncm. 它的14极结构确保它能够在低速下非常安静的运行。
技术数据 额定电流 5.6A 额定功率 110W 机身长度 42mm 线间电阻 0.25 Ohm 线间电感 0.2 mH 转子转动惯量 1000 gcm²
GP56——一款满足中高端性能+高减速机
对标中端应用市场而开发的一款行星减速箱，考虑自动化应用对力矩和寿命的集中关注，纳诺达克这款减速箱实现力矩*化和运转寿命的计算， 区别于伺服电机的高精密减速箱，我们减速箱的背隙控制在0.6度以内。*的承载力矩是其一大特色，同时结构设计的精益求精和大胆创新以及对用料的极尽苛刻区别了其更长久的使用寿命和可靠产品品质。
版本 | 比率 | 额定力矩（Nm） |
1 | 3,293 | 21,1 |
1 | 3,938 | 22,4 |
1 | 4,615 | 27，2 |
1 | 5,087 | 25,9 |
1 | 6,529 | 33，3 |
1 | 7,714 | 16,2 |
1 | 9,545 | 11,5 |
2 | 10,84 | 23,1 |
2 | 15,51 | 28,7 |
2 | 62,32 | 38,1 |
我们为客户提供丰富的标准化配置，您可以轻松地在线选择电机与齿轮箱、编码器等部件的组合方案。针对特殊应用进行个性化配置，纳诺达克提供多样化组合方案。所有组合可能性和详细产品信息请参考纳诺达克在线配置工具.
