立式环流搅拌机FQJB0.85/8-260/3-740
结构简介
（一）、中高速浮筒式潜水搅拌机
1. 环形通道
浮筒式潜水搅拌机运行时，经叶轮推动的水流通过环形通道的导向分配，以角度向池底部沿360°方向喷射扩散，带动污泥缓慢翻动上升，增加了物相接触面，消灭了搅拌死角。
2. 导向筒
浮筒式潜水搅拌机将来自叶轮的流体引导到环形通道上，同时形成上进水下出水的水流流动方案，促使整个池中的水形成上下翻动的大循环。
3. 叶轮
浮筒式潜水搅拌机应用大排量线性推进技术，能在旋转时产生强烈的推进和搅动功能。
4. 拦污栅
浮筒式潜水搅拌机防止污水中的塑料袋、金属线、柴棒、包装带等杂物的进入，避免缠绕，破坏叶轮，影响设备正常运行。
5. 潜水电机
浮筒式潜水搅拌机潜水电机绝缘等级为F级，主轴采用不锈钢材质，转子部件均通过动平衡检测；采用的进口轴承配有耐高温油脂，噪音低、寿命长；主密封由二套机械密封串联而成、并配有进口宽唇口油封和“O”形密封圈等辅助密封，具有动密封和静密封效果，电机内还配有定子温保护和漏油保护等保护系统。
6. 安装套管
浮筒式潜水搅拌机可根据用户需要和工艺要求，通过调节安装套管的高度，使搅拌机的性能得到程度的利用。
7. 浮筒组件
浮筒式潜水搅拌机外层为环氧玻璃钢，模压成型，内充进口泡沫树脂。用于浮动式安装时，浮筒浮力承受整机的重量。
8. 安装支承板
作用是将主机固定到浮筒组件和安装平台上。
（二）、低速浮筒式潜水搅拌机
1. 叶轮
浮筒式潜水搅拌机采用材质模压成型，叶轮直径达到Ф2500，经优化设计后的叶片呈后掠式，水力效率高，且具有自洁功能；
2. 机械密封
浮筒式潜水搅拌机采用两道进口机械密封串联而成，对电机和减速器分别进行密封，同时还采用多道辅助密封系统，保证了电机和减速器密封可靠性；
3. 减速器
浮筒式潜水搅拌机采用齿轮传动减速器，内部轴承采用进口轴承，传动效率高，结构紧凑，使用可靠。
4. 潜水电机
浮筒式潜水搅拌机潜水电机绝缘等级F级，防护等级为IP68,转子部件均通过动平衡检测；轴承采进口轴承并配耐高温油脂；机械密封采用上海博格曼单端面机械密封；内设定子温保护和泄漏保护，保证了电机运行的可靠性。
5. 安装套管
连接主机和浮筒，可根据用户需要和工艺要求，通过调节安装套管的长度，调节搅拌机的入水深度，使搅拌机的性能得到程度的利用。
6. 浮筒组件
用于浮动安装，浮筒浮力承受整机重量。浮筒外层采用环氧玻璃钢模压成型，内充进口泡沫树脂。
七、浮筒式潜水搅拌机产品规格及技术参数
在额定电压为380V、频率为50Hz时搅拌机的技术参数列表如下：
可根据工艺要求和现场实际情况，用户可选择搅拌机的安装方式。主要安装方式如下：（一）、八、浮筒式潜水搅拌机安装方式

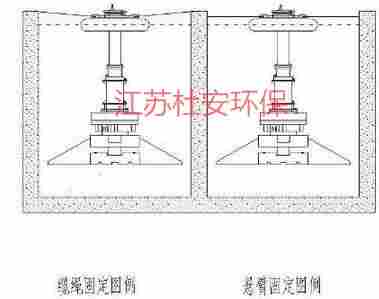

固定式安装 又分平台安装和池底安装
a. 平台安装 构筑一个的安装平台，将主机直接安装在平台上进行固定即可（见附图）。这种安装方式适用于固定水位场合。
b. 池底安装（目前只适用于中高速搅拌机）。直接将搅拌机放在池底，用钢丝的一端连到主机上，另一端固定到池壁上即可（见附图）。这种方法的优点是不影响整体的美观性，且投资成本较低。但只能适用于有硬度的池底。
江苏杜安环保浮筒式搅拌机 FQJB0.85/8-260/3-740浮筒式搅拌机 漂浮式潜水搅拌机价格产品概述：
浮筒推流式潜水搅拌机，又叫浮筒式潜水搅拌机，是针对要求搅拌温和、均匀，不会对活性污泥的絮状结构和菌胶团产生破坏作用的池深较深的圆形或方形池，进行搅拌而设计的新一代搅拌设备。在结国内外现有污水搅拌设备的基础上，对产品结构和性能进行了创新，特别是在推进式搅拌机的基础上，创造性地将卧式结构改为立式环流结构，使其在整体结构技术性能、搅拌效率、服务面积、适用性等方面更具显著特点。具有使用寿命长、噪声低、安装维护方便、投资省、运行费用低等优点。
配套设备控制柜及现场就地按钮箱（一控一）。
现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。
江苏杜安环保根据提供设备的性能要求及上述控制要求，供货时附带完整的每台控制箱的电气控制原理图，接线图、电气元件位置图、具体接线图标号和电气元件配置一览表。
需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）”等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。
控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。
加工定制： | 否 | 沉淀池种类： | 平流式沉淀池 |
单池处理水量： | 20m3/h | 型号： | FQJB0.85/8-260/3-740 |
订货号： | 21 | 货号： | 22 |
沉降时间： | 23min | 有效面积： | 24m2 |
进水口尺寸： | 25mm | 出水管口径： | 26mm |
进水悬浮浓度： | 27mg/L | 出水悬浮浓度： | 28mg/L |
斜板倾斜度： | 29 | 排泥含水率： | 30 |
板内流速： | 31mm/S | 材质： | 不锈钢 |
单池自重： | 32kg | ： | 江苏杜安环保 |
规格： | FQJB0.85/8-260/3-740 | 是否跨境货源： | 否 |
