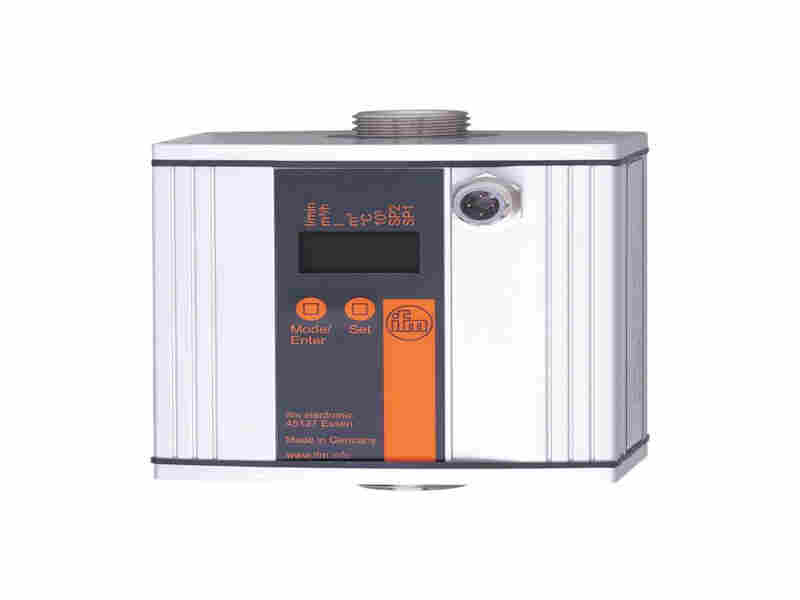

超声波流量传感器 SU7001 德国易福门厂家现货

发布时间:2020-12-03

超声波流量传感器 SU7001 德国易福门厂家现货

测量流量、消耗和介质温度
适用于水、油和*溶液
用于管道安装
带有开关输出、模拟输出和脉冲输出
清晰可见的 4 位 LED 显示

超声波流量传感器 SU7001 德国易福门厂家现货
产品特征
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
测量范围 0...793 gph 0...13.22 gpm
 系统接口 螺纹连接 G 3/4 扁平密封
应用
特殊的性能 镀金触点
应用 加法器功能; 用于工业应用
安装 通过适配器连接管道
介质 水; *溶液; 冷却润滑剂; 油
介质说明 低粘度油: 7...40 mm²/s (40 °C)
高粘度油: 30...68 mm²/s (40 °C)
 介质温度 [°F] 14...176
抗压强度 [bar] 16
抗压强度 [psi] 232
电气数据
工作电压 [V] 19...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] 100
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 10
的输入/输出
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
输入
输入 计数器复位
输出
输出数量 2
输出信号 开关信号; 模拟信号; 脉冲信号; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 250; (每个输出)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载*值 [Ω] 500
模拟电压输出 [V] 0...10; (可调整量程)
负载电阻*小值 [Ω] 2000
脉冲输出 流量计
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 0...793 gph 0...13.22 gpm
 显示范围 0...951 gph 0...15.86 gpm
 分辨率 1 gph 0.02 gpm
 开关点, SP 1...793 gph 0.02...13.22 gpm
 复原点, rP 0...791 gph 0...13.2 gpm
 测量值起点, ASP 0...637 gph 0...10.62 gpm
 测量值终点, AEP 156...793 gph 2.6...13.22 gpm
 流量*值 951 gph 15.86 gpm
 步距 1 gph 0.02 gpm
 流量监控
脉冲值 0.02...9000 * 10³ gal
设定步距 0.02 gal
脉冲长度 [s] 0,6...2
温度监控
测量范围 [°F] 14...176
分辨率 [°F] 0.5
开关点, SP [°F] 14...176
复原点, rP [°F] 14...176
测量值起点 [°F] 14...144
测量值终点 [°F] 46...176
设定步距 [°F] 0.5
精度/偏差
流量监控
度(在测量范围) < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (水; *: 35%; 油: 粘性68 mm²/s,当温度40°C时)
重复精度 0,025 gpm; 1,5 gph
温度监控
度 [K] ± 5,4 (Q > 0,26 gpm)
反应时间
流量监控
反应时间 [s] 0.25; (dAP = 0)
可编程的延迟时间dS, dr [s] 0...50
用于开关量输出的阻尼dAP [s] 0...1
温度监控
响应时间T05 / T09 [s] T09 = 70 (Q > 1 gpm); (水)
软件/编程
参数设定 流量监控; 数量计; 预设容量计; 温度监控
工作条件
环境温度 [°F] 14...140
存储温度 [°F] -13...176
外壳防护等级 IP 67
/测试
EMC电磁兼容 EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
 抗冲击 DIN IEC 68-2-27 20 g (11 ms)
 抗震 DIN IEC 68-2-6 5 g (10...2000 Hz)
 MTTF [年] 185
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 1505.5
原材料 外壳: AlMgSi0.5 已铝阳极氧化处理; 密封圈: FKM; PA 6.6; 保护膜: PA
材料(接液部件) 不锈钢(1.4404 / 316L); FKM; PES;

超声波流量传感器 SU7001 德国易福门厂家现货
