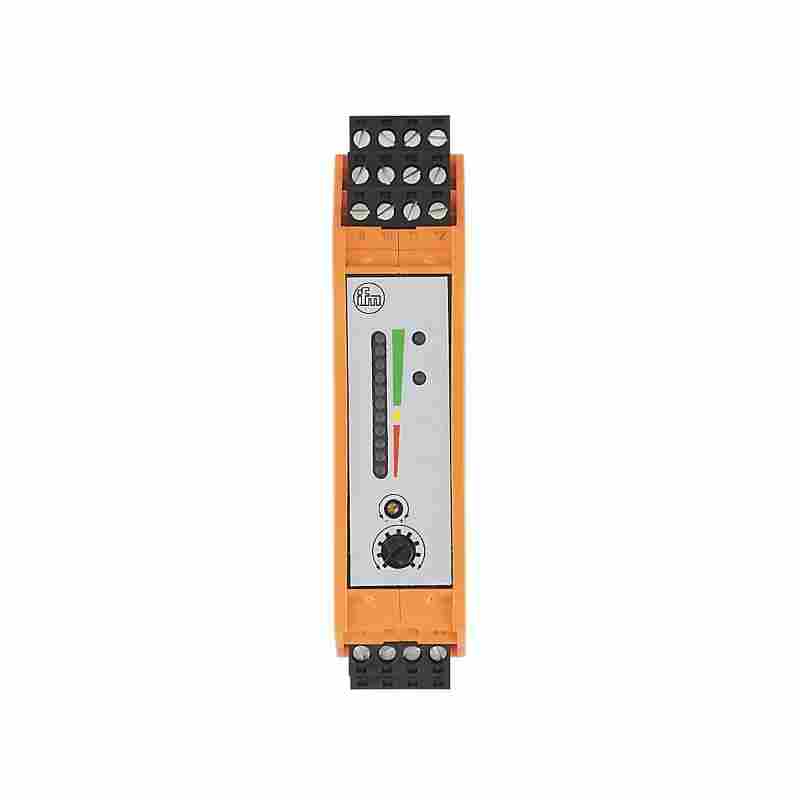

流量传感器的控制显示器 SR2301 德国IFM进口批发
适合在危险区域的应用
集成的流量监控和线缆监控
开关点和介质的直观设定
用于连接本质安全传感器
清晰可见的多色 LED 柱状图显示
应用 流量监控; 断线监控
电气数据
工作电压公差 [%] -10...10
工作电压 [V] 24 DC
电流损耗 [mA] 125
反相保护 否
开机延迟时间 [s] 30
频道数 1
输出
电气设计 继电器
继电器接口容量 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
开关功能流量监控 有流量时继电器闭合
开关功能断线监控 断线时继电器断开
短路保护 否
过载保护 否
软件/编程
开关点调整 电位计
选择液体/气体 滑动开关
工作条件
环境温度 [°C] -20...60
外壳防护等级 IP 40
防护等级接线端子 IP 20
/测试
许可证 PTB 01 ATEX 2075; IECEx PTB 07.0004
ATEX标记 II (1) G [Ex ia Ga] IIC
MTTF [年] 231
机械技术数据
重量 [g] 412.5
外壳 用于DIN轨道安装的外壳
尺寸 [mm] 78 x 45 x 120
原材料 塑料
显示器/操作件
显示 功能 11 x LED
开关状态 LED, 红色
电气连接
要求的保护 请根据IEC60127-2*页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动; 保险应安装在易爆区域外。.
注释
注释 注意 控制显示器必须安装在安全区域。
建议 短路后请检查产品的安全功能。
包装单位 1 件
电气连接
接口 接线端子: 15 x ...2.5 mm²
其他数据
控制电路*值
安全火花防爆型外壳防护等级 [EEx ia] IIC [EEx ia] IIB [EEx ib] IIC [EEx ib] IIB
电压 [V] .8
电流 [mA] 84 84 84 84
功率 [mW] 680 680 680 680
外部电感 [mH] 1 1 1 1
外部电容 [µF] 0.205 1.7 0.205 1.7
