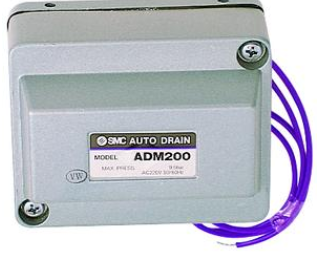

日本SMC电动式自动排水器作用分析ADM200-036
描述
高粘度流体亦可排出
作用
SMC自动排水器用于排除管道低处、油水分离器、气罐以及各种过滤器底部等处的冷凝水。
可安装于不便进行人工排水的地方，如高处、低处、狭窄处。
并且还可以防止人工排水被遗忘而造成压缩空气被冷凝水重新污染。
| 螺纹的种类 | - | Rc |
| 接管口径 | 03 | IN:3/8,OUT:3/8 |
| 电压 | 6 | DC24V |
| 动作时间/适合空压机功率 | - | 2秒/分(1次动作/分)/3.7~37kW |

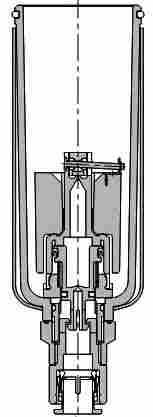

SMC AD37/AD47自动排水器内部结构如图所示。当水杯内无气压时，浮子靠自重落下，压块关闭上节流孔，活塞被弹簧顶起，活塞杆封住排水口。当水杯内的水位升高到一定位置，浮子浮力使压块与上节流孔脱离，大于0.15MPa的空气压力进入活塞上腔，推动活塞下移，冷凝水经浮子支架及排水支架上的孔，再经排水口从排水管排出。水位下降到一定位置，上节流孔又被关闭。活塞上腔气压通过下节流孔泄压，降到一定压力时，活塞又被弹簧顶起，封住排水口，这时水已基本排完。
