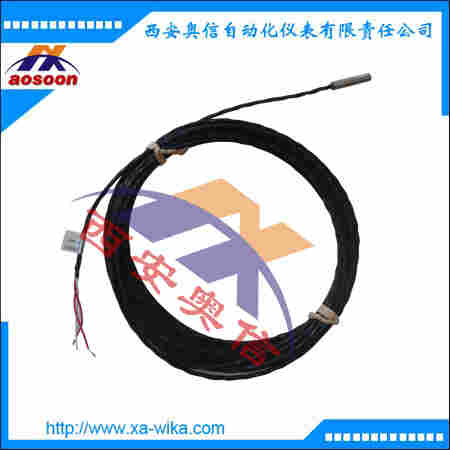

wika温度计 TR40 电缆温度计钻孔温度计 TR40
德国威卡WIKA授权代理 ＆ 授权证书
西安奥信 王工⑱⑨/⑥⑥⑨④/②⑤⑨④
Q10919/23827 www.xaaxyb.com 技术咨询请点击：王晓
描述
电缆式热电阻温度计特别适合需要直接将金属探头装配到钻孔（如在机械部件中）或测量过程的应用（即适用于所有不带化学侵蚀性介质且无磨损的应用）。
TR40拥有多种防爆。
要将温度计安装到护套中，就需要使用一个弹性卡套接头将探头压入护套底部。在安装时，用户需确保施加在探头的力度不过临界值。
标准型电缆式传感器不带过程连接件，不过也可使用螺纹接头、活动螺母等紧固件进行连接。
传感器
传感器连接方式
3
4
传感器公差值，根据 DIN EN 60751
B级
A级
AA级
金属传感器
管式设计特点是金属传感器探头采用刚性结构；因此不允许弯折。在探头内部，电阻元件直接与绝缘导线连接，因此仅当温度（参见操作温度）未达到引线使用温度时，才可以使
用管形设计的电缆式热电阻温度计。
铠装电缆包括一个不锈钢外护套，用于容纳经过绝缘的内部引线，引线嵌入在一个高密度陶瓷化合物里。
尤其是当流速相对较高时，必须考虑到铠装式热电阻温度计的可弯曲性。
测量电阻直接与铠装电缆的内部引线相连，因此适用于高温环境中。
由于结构的可弯折性并且可以选用小尺寸直接铠装电缆，铠装式热电阻温度计还可用于不易接近的位置。除了探头前端和灌胶导管处以外，铠装电缆可以弯曲到电缆直径的三倍。
在铠装热电阻温度计中，探头部分由铠装电缆构成（MI 电缆）
可采用两种不同方式对电缆热电阻温度计进行设计：
请注意：
传感器位于探头*位置。
不允许将 2 线制连接与 A 或 AA 级精度结合使用，因为测量探杆的引线电阻会对传感器准确度造成不利影响。
在标准版本中，将装配适用于所选择的测量范围的传感器。可在加速度载荷达 30 m/s² 的条件下操作该传感器。
（根据 DIN EN 60751 测试）
一个特殊的测量电阻被直接连接至传感器*。
该级坚固型版本采用了特殊电阻，而且还选择了特殊的内部设计，其能够持久抵抗高载荷（100 m/s²）。
（根据 DIN EN 60751 进行测试）
