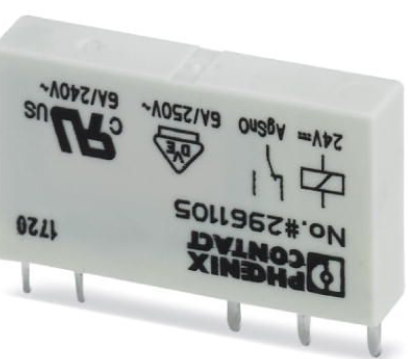

2961105原装phoenix单个继电器
产品优势
优势
线圈和触点之间安全隔离，符合DIN EN 50178
根据型号不同，*防护等级可达RT III（防洗）
触点*功率达6 A
尺寸
宽度 5 mm
高度 28 mm
深度 15 mm
环境条件
环境温度（运行） -40 °C ... 85 °C
环境温度（存放/运输） -40 °C ... 85 °C
保护等级 RT III
线圈侧
额定输入电压 UN 24 V DC
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 7 mA
典型响应时间 5 ms
典型释放时间 2.5 ms
线圈电阻 3390 Ω ±10 % (20 °C时)
额定条件下的功耗 0.17 W
触点侧
触点类型 1PDT
开关触点类型 单触点
触点材料 AgSnO
*切换电压 250 V AC/DC
*小切换电压 5 V (100 mA时)
*小切换电流 10 mA (12 V时)
*启动电流 10 A (4 s)
限制连续电流 6 A
*额定功率值（电阻负载） 140 W (24 V DC)
20 W (可用于48 V DC)
18 W (可用于60 V DC)
23 W (可用于110 V DC)
40 W (可用于220 V DC)
1500 VA (可用于250VAC)
开关容量 2 A (24 V、DC13时)
0.2 A (110 V、DC13时)
0.1 A (220 V、DC13时)
3 A (24 V、AC15时)
3 A (120 V、AC15时)
3 A (230 V、AC15时)
符合UL 508的电机负载1/4 HP，240 - 277 V AC （常开触点）
1/6 HP，240 - 277 V AC （常闭触点）
概述
测试电压继电器线圈／继电器触点 4 kV AC (50Hz，1min)
操作模式 *工作因数
机械寿命 2x 107 开关次数
安装位置 任意
组装说明 无间距排列
连接方式 焊接
标准和规范
连接符合标准 CUL
标准/规程 IEC 60664
EN 61810-1
污染等级 3
过电压类别 III
基本信息
1.1 本用户说明的适用范围
本用户说明仅适用于 INTERFACE Relay （不包括
CONTACTRON）和 INTERFACE Cabling 产品。
INTERFACE Relay – 光耦和继电器
– RIFLINE complete 系列 —— 带插拔式输入 / 干扰抑制
模块的插拔式继电器和光耦合器
– PLC 系列 – 仅 6.2/14 mm 宽，带可插拔继电器和光耦
– PLC-V8C/... 产品
– PR 系列 – 可插拔继电器和光耦，包括可插拔输入 / 干
扰抑制模块
– DEK 系列 – 采用接口端子设计型的继电器模块
– EMG 系列 – 模块式继电器和光耦
– ST 系列 – 继电器和光耦可插在接线端子上
– 特殊继电器和固态继电器模块
– 不适用于 CONTACTRON
INTERFACE Cabling – 现场与自动化系统之间的 I/O 接线
– 布线接口 – 将单根线缆与高针位插头连接 （VIP、
UMK、...）
– 系统布线 – 即插即用式控制柜接线 （FLK、FLKM、
...）
– 电缆 – 装有 D-SUB 或 FLK 接头的预制电缆
1.2 规定的用途
INTERFACE Relay 和 INTERFACE Cabling 产品仅允许用
于产品文档资料和本用户说明中规定的用途。 若不按
规定使用，菲尼克斯电气将不承担任何责任。
1.3 电压等级
电压等级符合 EN 61140 的要求。
安装说明
在有间接接触的情况下进行保护
如果在危险电压与安全特低电压之间没有安全的隔离
或强化绝缘，则必须以对待危险电压的方式来对待安
全特低电压。
• 安装时请注意产品相关特性，例如在特定电压范围内
需使用隔离板、衰减、安装位置、导线的*小弯曲半
径和电气安全等。
• 在支撑导轨方向与相邻模块之间至少有一个功能绝缘。
如果应用对于绝缘 （基本绝缘或强化绝缘）有更高的
要求，则必须采用适当的措施实现更高程度的绝缘
（例如隔板）。 • 配电柜中必须遵守适用的指导原则和法规。
• 请注意数据单和包装所附指南中规定的环境温度及注
明的特性 （例如衰减）。
