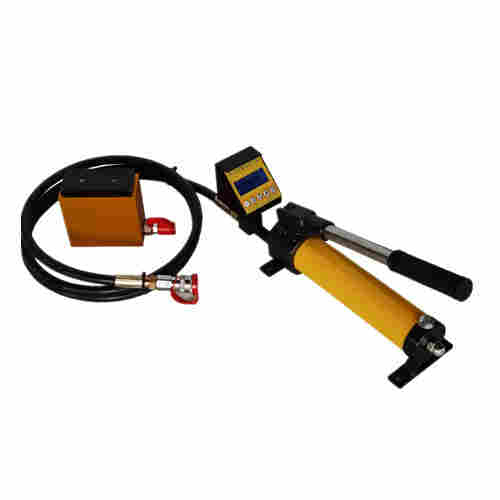

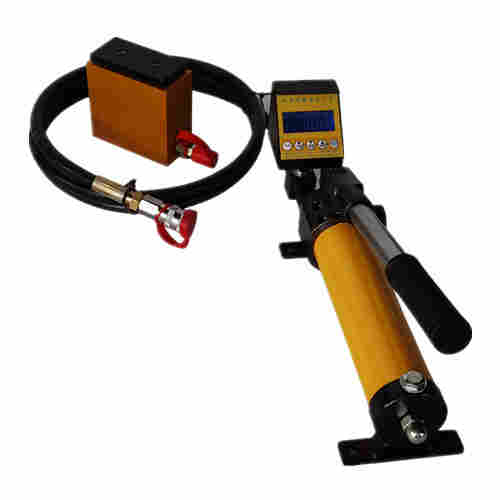

双剪仪及其附件见图1所示：
图1、2所示，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入双剪仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块上下两面发生剪切，此时油压迅速降低回零，在弹簧力作用下活塞回位。数字压力表记录下此时的压力值，通过计算可求出砌体的抗剪强度。
2、 操作方法
2.1．图2所示，首先将砌块相邻一端的另一砌块掏出，清除四周的灰缝，制备出安放主机的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌块另一端的竖缝。
2.2．砌块两端的灰缝应清理干净。开凿清理过程中，严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时，应舍弃该砌块。被推砌块的承压面应平整，否则应用变砂轮等工具磨平。
2.3．将双剪仪主机放入开凿好的孔洞中，使仪器的盖板与砌块的顶面重合，仪器轴线与砌块轴线吻合，若开凿孔洞过长，应在仪器尾部另加垫块。
2.4．压动手动泵，使双剪仪对砌块均匀施加水平载荷，直至砌块和砌体之间相对位移，砌块达到破坏状态。加荷的全过程宜为1-3min。
2.5．记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的抗剪强度。
DYS-75型单砖原位双剪仪是用于检测建筑砌体抗剪强度的仪器。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的抗剪强度，测试结果直观性强，检测部位局部破损。
①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。
②.采用手动泵加荷油缸，操作简单方便，互换性强。
③.数字显示压力表，可直接读出剪切力。
