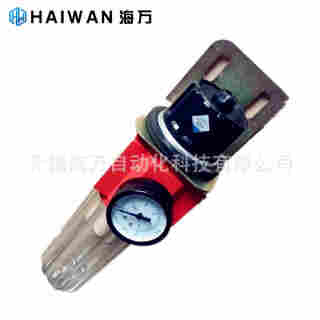

397-L25,397-L6过滤减压阀 现货



厂家现货397-L25,397-L6,397-L8,397-L10,397-L15,397-L20过滤减压阀，气源处理元件生产厂家，：HAIWAN海万



一、海万39系列气源处理元件特点

１、外形紧凑结构合理，安装方便。

２、阀体采用铝型材制造，性能好，强度高。

３、过滤、减压双重功能。



二、产品型号及参数





技术参数

公称通径(mm)	6	8	10	15	20	25
*工作压力(MPa)	1.6
压力调节范围(MPa)	0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6
过滤精度（µm)	50～75
分水效率(％)	80
工作温度(°C)	5～60

*当过滤减压阀的配接管径小一号时，流量约减少１０％；当过滤元件微孔直径小一号时，流量约减少７％。

*还有５～１０μｍ、１０～２５μｍ、２５～５０μｍ。



型号	A	B	C	D	E	F	G	J	K	L	Z	G	V	N	M	重量kg
397－6	40	177	40	48	62	20	28	20	20	M4	M30×1.5	202	M10×
7－8	40	177	40	40	62	20	28	20	20	M4	M30×1.5	202	M10×
7－10	60	252	60	68	95	30	45	35	35	M5	M50×1.5	292	M10×
7－					95	30	45	35	35	M5	M50×1.5	292	M10×
7－20	80	310	80	92	110	40	65	48	48	M6	M67×1.5	360	M10×
97－25	80	310	80	80	110	40	65	48	48	M6	M67×1.5	360	M10×1	63	120	2.000



三、气源处理元件安装

  1、过滤器进行排水的时候有两种方式，一种是压差排水，还有一种就是手动排水。手动排水的时候水位在达到滤芯下方水平的时候必须排除。

  2、进行压力调节的时候，在转动旋转按钮的时候要先拉起来在进行旋转。旋转按钮向右是调高出口压力，向左是调低出口压力。调价压力的时候应该逐步调到所需要的压力值，不要一步到位。

  3、给油器的使用办法，使用输机油。加油练一定不要过杯子的八分满。0是油量*小，9是*。从9-0不能旋转，需要顺时针旋转。

  气源处理元件维护：

  4、在系统进行正常运作的时候，要定期检查空气过滤器和油雾器的工作状态，即使的放水和加油。

  5、要经常检查气源处理元件的运行情况，检查连接固定螺丝有没有松动，元器件密封处有没有损坏的情况出现。

  6、部分零件使用聚碳酸酯（PC）材质，禁止接近或在有机溶剂环境中使用。PC杯清洗请用中性清洗剂。

  7、使用压力请勿过其使用范围。

  8、当出口风量明显减少时，应及时更换滤芯。
