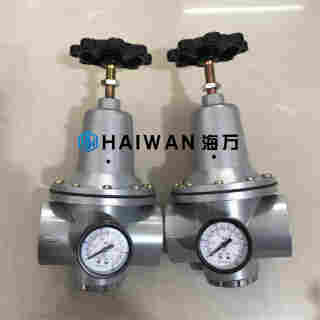

厂家促销QTYd-40,QTYd-50 高压空气减压阀，气源三联体、气源三联件、气源三大件生产厂家，：HAIWAN海万
一、简介
QTYd系列高压减压阀：可将３ＭＰａ的压缩空气的压力调节到１．６ＭＰａ以下，并保持恒定。
１、空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。
２、空气减压阀亦称气动调压阀是溢流式直动型空气减压阀，它直接靠手柄操纵调压弹簧来调节输出压力，可在规定调压范围内实现无级调压，并保持稳定于调定值。
３、空气减压阀下游压力(输出口压力)过调定压力时，溢流阀开始溢流，故对于不准溢漏到空气中的有害气体，不得直接采用本系列产品。
４、空气减压阀采用平衡式进气阀，故输入压力在高于调定压力的范围内的变动对输出压力影响甚微。
二、产品型号及参数
技术参数
|
型号 |
QTYd |
|||||||
|
公称通径(mm) |
10 |
15 |
20 |
25 |
40 |
50 |
||
|
*使用压力(MPa) |
3 |
|||||||
|
调压范围(MPa) |
0.05～1.6 |
|||||||
|
压力特征(MPa) |
≤0.05 |
|||||||
|
工作温度(°C) |
5～60 |
|||||||
|
公称通径（mm) |
M |
A |
B |
C |
D |
||
|
10 |
Z3/8" |
M16×1.5 |
M18×1.5 |
177 |
72 |
80 |
80 |
|
15 |
Z1/2" |
M20×1.5 |
M22×1.5 |
177 |
72 |
80 |
80 |
|
20 |
Z3/4" |
－－ |
M27×2 |
223 |
111 |
120 |
100 |
|
25 |
Z1" |
－－ |
M33×2 |
223 |
111 |
120 |
100 |
|
40 |
Z11/2" |
－－
|
M48×2 |
277 |
136 |
136 |
100 |
|
50 |
Z2" |
－－ |
M60×2 |
297 |
148 |
148 |
100 |
三、气源处理三联件注意事项
1、部分零件使用聚碳酸酯（PC）材质，禁止接近或在有机溶剂环境中使用。PC杯清洗请用中性清洗剂。
2、使用压力请勿过其使用范围。
3、当出口风量明显减少时，应及时更换滤芯。
