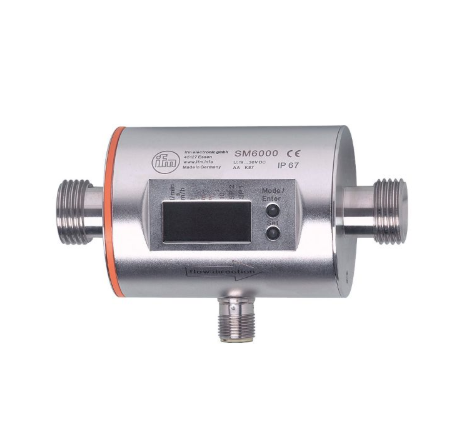

易福门SM6000流量传感器华南代
产品特征
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
测量范围 0.1...25 l/min 0.005...1.5 m³/h
系统接口 螺纹连接 G 1/2 DN15 扁平密封
应用
特殊的性能 镀金触点
应用 加法器功能; 用于工业应用
安装 通过适配器连接管道
介质 导电液体; 水; 水为基本的介质
介质说明 电导率: ≥ 20 µS/cm
粘性: < 70 mm²/s (40 °C)
介质温度 [°C] -10...70
抗压强度 [bar] 16
抗压强度 [Mpa] 1.6
允许工作压力的*值（用于应用程序符合CRN标准） [bar] 17.7
电气数据
工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] 95; (24 V)
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 5
的输入/输出
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
输入
输入 计数器复位
输出
输出数量 2
输出信号 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 200
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载*值 [Ω] 500
模拟电压输出 [V] 0...10; (可调整量程)
负载电阻*小值 [Ω] 2000
脉冲输出 流量计
短路保护 有
短路保护类型 脉冲
过载保护 有
流量传感器内还有一个进气温度传感器，用于测量进气温度，为进气量作温度补偿。
叶片式空气流量传感器导线连接器一般有7个端子，如图 5中的39、36、6、9、8、7、27。但也有将电位计内部的电动汽油泵控制触点开关取消后，变为5个端子的。图 6示出了日产和丰田车用叶片式空气流量传感器导线连接器端子的“标记”。其端子“标记”一般标注在连接器的护套上。
涡街式
涡街流量传感器主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量传感器采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较*、理想的测量仪器。
涡街流量传感器是基于卡门涡街原理研制出来的。在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡。
