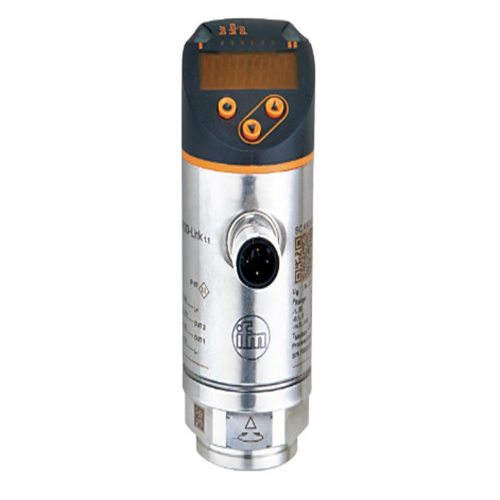

带显示屏的齐平式压力传感器
PI2797
PI-001BREA01-MFRKG/US/ /P
耐用的不锈钢外壳，适用于食品和饮料工业
卫生的齐平设计
抗强效清洗剂的高压清洗
耐高温，高防护等级
可编程的模拟和开关输出
产品特征
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
测量范围 -0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能 镀金触点
应用 食品饮料业
介质 软膏状的及固体的介质; 液体和气体介质
介质温度 [°C] -25...125; (145 max. 1h)
爆破压力*小值 30000 mbar 435 psi 3000 kPa
抗压强度 10000 mbar 145 psi 1000 kPa
耐真空 [mbar] -1000
压力 相对压力
齐平安装 有
允许工作压力的*值（用于应用程序符合CRN标准） [bar] 10
电气数据
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
Watchdog集成看门狗电路 有
2-线
工作电压 [V] 20...32 DC
电流损耗 [mA] 3.6...21
开机延迟时间 [s] 1
3-线
工作电压 [V] 18...32 DC
电流损耗 [mA] < 45
开机延迟时间 [s] 0.5
的输入/输出
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
模拟输出数量 1
模拟电流输出 [mA] 4...20, 可逆; (可调整量程)
短路保护 有
短路保护类型 脉冲
过载保护 有
2-线
负载*值 [Ω] 300
3-线
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 125
负载*值 [Ω] (Ub - 10 V) / 20 mA
测量/设定范围
测量范围 -0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
开关点, SP -48...1000 mbar -0.7...14.5 psi -4.8...100 kPa
复原点, rP -50...998 mbar -0.73...14.47 psi -0.5...99.8 kPa
测量值起点 -50...750 mbar -0.73...10.88 psi -5...75 kPa
测量值终点 200...1000 mbar 2.9...14.5 psi 20...100 kPa
设定步距 1 mbar 0.01 psi 0.1 kPa
出厂设定 SP1 = 250 mbar rP1 = 230 mbar
SP2 = 750 mbar rP2 = 730 mbar
ASP = 0 mbar AEP = 1000 mbar
精度/偏差
开关点精度 [测量范围值的%] < ± 0,2; (Turn down 1:1)
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,15; (0...70 °C)
反应时间
用于开关量输出的阻尼dAP [s] 0...30
用于模拟量输出的阻尼 (dAA) [s] 0.01...99.99
2-线
阶跃函数响应时间 模拟输出 [ms] 45
3-线
开关输出(dAP)响应时间*小值 [ms] 3
阶跃函数响应时间 模拟输出 [ms] 7
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.0
外形 无轮廓
SIO模式 有
