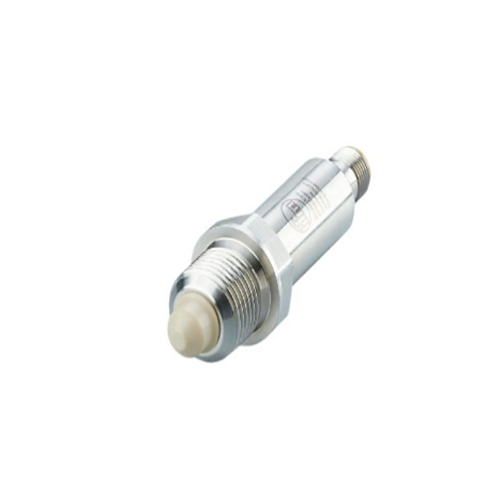

德国IFM液位传感器LR0000--BR34ASPKG/US原理
连续性监控的液位传感器(导波雷达)
LR8020
LR0000--BR34ASPKG/US
用于水槽或容器的可靠料位控制
适用于水、油和冷却剂
模块化系统，由评估单元和测杆组成
通过缩短测杆适配不同的容器高度
产品特征
输入和输出数 数字输出数量: 4
探杆长度L [mm] 100...2000
系统接口 G 3/4 外螺纹
应用
特殊的性能 镀金触点
介质 液体
介质的介电常数 ≥ 1,8; (如果介质介电常数为1.8...5(例如油)，那么需要一个同轴管用于运行)
介质 水; 水为基本的介质; 油; 油基介质
介质温度 [°C] -25...80; (90 < 1 h)
储存罐压力 [bar] -1...16
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 25
防护等级 III
反相保护 有
开机延迟时间 [s] < 3
的输入/输出
输入和输出数 数字输出数量: 4
输出
输出数量 4
输出信号 开关信号; IO-Link
电气设计 PNP/NPN
数字输出数量 4
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
探杆长度L [mm] 100...2000
感应范围A [mm] L-40; (设置为油及油为基础的介质: L-60)
无效范围 I1 / I2 [mm] 30 / 10; (设置为油及油为基础的介质: 30 / 30)
测量频率 [Hz] 4
设定范围
开关点, SP [mm] ≥ 15...L-30
请注意设定点SP 设置为油及油为基础的介质: 35...L-30
复原点, rP [mm] ≥ 10...L-35
注意复原点, rP 设置为油及油为基础的介质: 30...L-35
设定步距 [mm] 5
迟滞 [mm] > 5
精度/偏差
重复精度 [mm] ± 5
测量误差 [mm] ± 7
偏移误差 [mm] 5
分辨率 [mm] 1
温度变化率 /10 K ± 0.2 %
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 有
必需的mater port type A
模拟过程数据 3
二位输出过程数据 4
处理周期*小值 [ms] 3.2
支持的DeviceID 运行方式 DeviceID
默认 908
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -40...85
外壳防护等级 IP 68; IP 69K; (7天/水深1 m/ 0.1 bar: IP 68)
/测试
EMC电磁兼容 DIN EN 61000-6-2
DIN EN 61000-6-3 : 封闭式金属储罐
DIN EN 61000-6-4 : 塑料或开放式金属储罐
抗冲击 DIN EN 60068-2-27 50 g (11 ms) / 25 g 具0.5米参照杆 (6 ms)
抗震 DIN EN 60068-2-6 5 g (10...2000 Hz) / 1 g 带基准杆0.5米 (5...200 Hz)
MTTF [年] 242
UL UL编号 H011
文件数量UL E174191
机械技术数据
重量 [g] 485.1
原材料 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PEI
材料(接液部件) 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡胶 增强纤维
系统接口 G 3/4 外螺纹
注释
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M12; 触头: 镀金的
