原装FESTO真空发生器VADM-45
集成电磁阀，开关时间短·
通过喷射脉冲可靠地释放吸附的工件
· 真空开关监控真空
· 6种公称通径:
0.45 ... 3.0 mm
· 固定的壳体宽度，装配灵活
· 结构紧凑、坚固
· 防护等级 IP65
· 不含铜和聚四氟乙烯
· 维修服务
VADMI-... 带真空开关
· 维修服务
VADMI-... 带真空开关
拉伐尔喷嘴的公称通径0.45 mm
网格尺寸10 mm
短型号代码VADM
消声器设计常闭
安装位置可选
喷射器特征高真空度
过滤等级≤ 40 µm
手控装置按钮式
集*能电控喷射脉冲阀节流电控开关阀
过滤器单向阀真空开关
测得变量相对压力
测量原理压阻式
开关元件功能常开触点
开关功能阈值比较器
符号00991304
阀功能关闭
反极性保护适用于所有电气连接
显示类型LED
阈值设置范围-0.9 bar ... 0 bar
设置范围迟滞-0.5 bar ... -0.05 bar
设置选项电位计
开关状态指示光学
工作压力1.5 bar ... 8 bar
*真空度85 %
标称工作压力6 bar
标称工作压力下的供气时间5.9 s
工作电压范围 DC521.6 V ... 26.4 V
持续通电率*
开关输出NPN
工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明不可用润滑介质工作
CE （见合格声明）符合欧盟电磁兼容性指令
耐腐蚀等级 CRC2 - 中等耐腐蚀能力
介质温度0 °C ... 60 °C
防护等级IP65
环境温度0 °C ... 50 °C
RCM 商标c UL us - (OL)
产品重量65 g
压力测量范围0 bar ... 1 bar
电气接口4 针M8x1插头
安装方式带通孔
通过内螺纹安装
气接口，气口 1M5
气接口，气口 3
集成式消声器
真空接口M5
材料说明不含铜和聚四氟乙烯RoHS 合规
密封件材料NBR
进气嘴材料镀镍黄铜
过滤器材料PA
过滤器外壳材料PC
外壳材料精制铝合金
消声器材料PE POM
活塞材料POM
发射器喷嘴材料镀镍黄铜

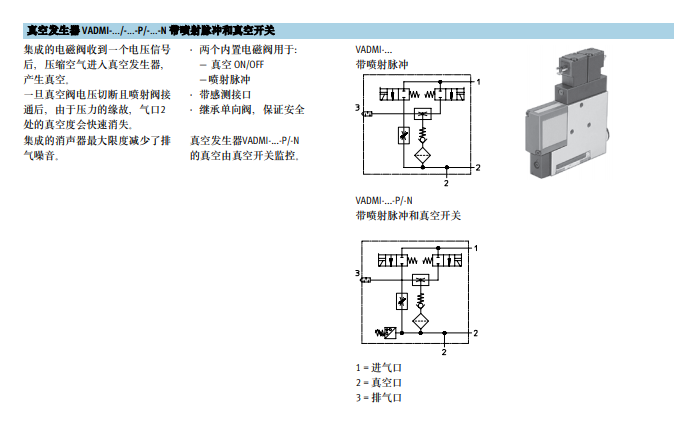

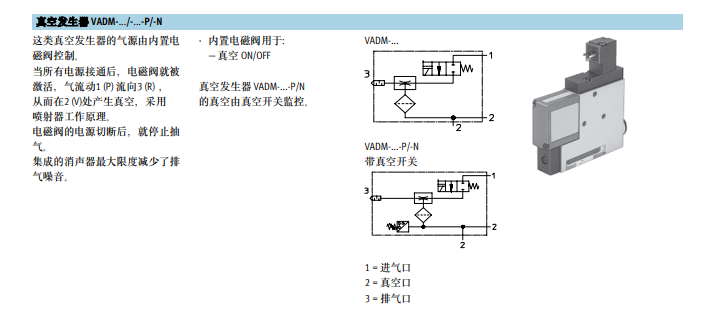

功能原理
结合所提供的电缆组件，真空发生器 VADMI-...-LS-P/N含有节气回路。用于吸附住工件真空度范围通过两个电位计用开关设定。
开关产生一个脉冲信号A2，仅用于当用于泄漏等因素导致真空压力下降到了所选上限值以下时，激活电磁阀，用于真空发生器内的真空开/关。
在所有其它时候，甚至是真空发生器没有接头的时候，都由单向阀来保持真空度。除此之外，还
会产生一个状态信号A1，正常工作时为+24 V，但由于故障导致真空压力低于关键值150 mbar
就会切换到0V。
开关只能通过所附的电缆组件来操作。不过，接口1、2和4可以互相调换，不会对设备造成损害
