SMC楔紧油缸CHDKDB32-50
铝身轻量、小型
可安装磁性开关
带或不带磁性开关，缸体长度方向尺寸一样
符合JIS标准(CHKD系列)
带磁性开关(CHDK□系列：CHDKD、CHDKG)
内置磁环 D 内置磁环
安装形式 B 基本型
缸径 32 缸径 32mm
通口螺纹的种类 - Rc
气缸行程 50 气缸行程 50mm
杆端螺纹 - 杆端内螺纹
磁性开关型号 - 无磁性开关(内置磁环)
磁性开关个数 - 2个 或 无
订制规格 - 标准

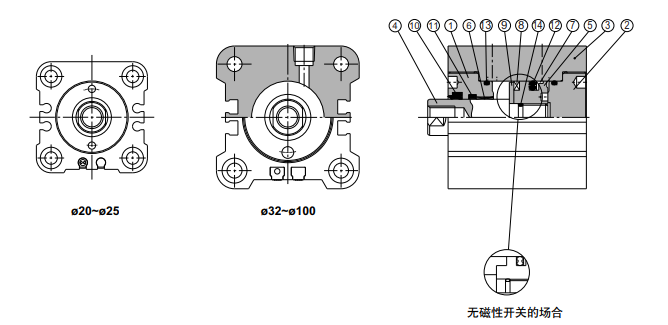

缸体是铝，故轻、紧凑
可安装磁性开关
带或不带磁性开关，缸体长度方向尺寸一样
使用压力、多种缸径及标准行程可供选择
①液压缸使用内六角螺钉（JISB1176、强度区分10.9以上）安装。
②活塞杆上不要施加横向负载，制作安装模具时，应设计成不在
活塞杆上施加横向负载的结构。
③杆端螺纹（包括内螺纹，外螺纹）与安装部件咬合长度应大于螺
纹直径的80％。
④液压缸初次运转时，必须把缸内及配管内的空气泄掉。泄气完后，
在压力降下的状态再运转液压缸，让压力慢慢升至使用压力。
⑤在CH□KDB系列上，因不带泄气螺塞，应从缸以外处（如配管
处）进行泄气。
⑥让2个液压缸水平方向或垂直方向对着动作时，不许两活塞杆
发生撞击的使用。
⑦在液压缸无杆侧封入油或经常处加压状态，不能用于撞击活塞
杆端的负载。
⑧用安装螺钉安装缸体的场合，紧固力矩见左表。
磁性开关的安装方法
注意
M2.5×4 小螺钉
（附在磁性开关上）
安装磁性开关时，将开关沿下图所示方向插入液压缸的开关安装槽内，
安装位置设定后，用一字形钟表螺丝刀紧固附属的开关安装小螺钉。
