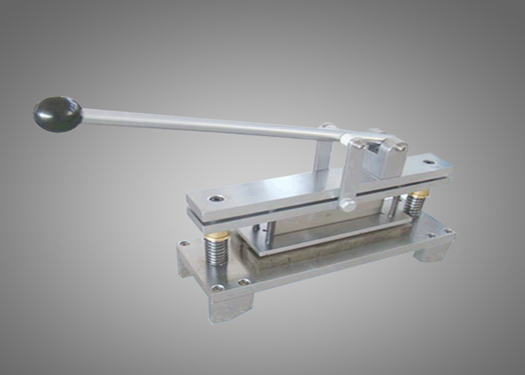

产品简介：是瓦楞纸板边压强度试验和粘合强度试验的取样器具，可快速、准确地切取标准试验尺寸，是瓦楞纸板及纸箱生产、科研和质量检验等部门理想的辅助试验器具。
产品特点：
能够割取平行度的试样,上有刻划，可设定平行间距；，轻易切出多层纸板试样；
刻度尺采用激光雕刻，刻度清淅，经久耐磨，易清洁；
采用强力磁铁，刀片更方便地安装。
注意事项：
1.切口方向必须与瓦楞方向平行或垂直，切样过程中试验试样不得松动；
2.每次切好后，将手柄拉回到待切位置；
3.严禁将手放在切样位置，以防止伤害；
4.若切出的试样的切口严重卷曲或偏斜，则应更换刀片。所用刀片可为同类型的任何市售刀片(更换方法：松开刀架组件上的螺钉，取下旧刀片，换上新刀片并调整刀片位置与角度，拧紧螺钉即可)；
5.长时间不用时，应将刀片、导柱等处涂防锈油，并加罩防尘；
6.导套组件和导柱应经常加注少量润滑油。
产品规格：
型号名称 | 边压裁切刀 |
取样尺寸 | 25*100mm（边压试样）/25*80mm（粘合试样） |
取样尺寸误差 | ±0.5mm |
*取样长度 | 220mm |
*取样厚度 | 18mm |
可调间距 | 25, 30， 80, 100，120 mm |
裁切深度 | <8mm |
重 量 | 36kg |
选配件：粘合强度试验夹具
特点说明：
是在测试瓦楞纸板上糊后的接着强度，置于环压试验机的两压板间，即可测试。
附件参数规格：
型号名称 | 粘合夹具 |
型式 | A，B，C |
体积-A | 125*76*30mm |
体积-B | 91*76*30mm |
体积-C | 109*76*30mm |
重量-A | 500g |
重量-B | 350g |
重量-C | 400g |
试样 | 80*25mm / 50*150mm |
选配件：环压试样裁切刀
产品简介：
专门切取环压或其它试验用之试样，其刀刃组合精密，使试样边缘能够平整。
主要技术参数：
型号名称 | LX-205B环压试样裁切刀 |
设计标准 | TAPPI-T409，JIS-P8113 |
裁切之试样A | 152*12.7mm |
适用A | 环压用 |
裁切之试样B | (200～250)*15mm |
适用B | 拉伸用 |
体 积 | 670*450*470mm(W*D*H) |
重 量 | 35kg |

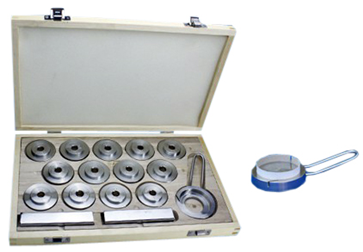

选配件：环压中心盘
产品简介：
本器具符合QB/T2679.8标准中关于试样座的规定，是测试纸与纸板环压强度试验的器具。本器具由一个试样座和十三种不同尺寸规格的中心盘组成，适用于（0.15～1.00）mm 厚度的试样，共13种规格，用不同中心盘，可适应不同的试样厚度。广泛应用于造纸、包装和产品质量检验等行业和部门。
设计标准：QB/T2679.8
主要技术参数：
环槽宽度：0.15mm～1.00 mm，共13种规格
包装：铝盒装Aluminum Box
包装尺寸：(L×W×H)220×125×102mm
重量：6kg
注意事项：
1.本器具严禁碰撞，以免损伤中心盘与试样座的配合间隙精度，影响测试准确度。
2. 测试完毕，应将中心盘取出，并用干净的毛刷将试样座内的纸屑及粉尘清扫干净，然后放入本器具的包装盒内妥善保管。

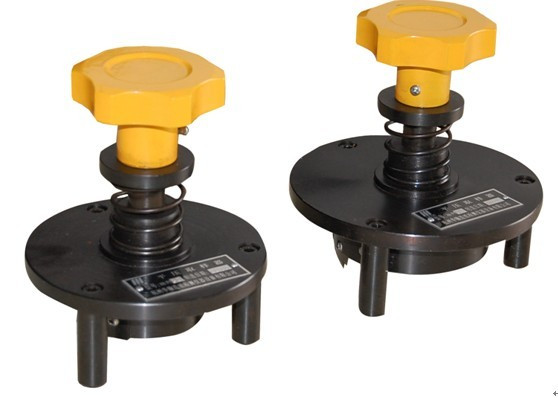

选配件：平压取样器
平压取样器，瓦楞纸板平压试样裁切刀，纸板圆盘取样器
测试瓦楞纸板之平压强度，必须使用本裁割器，裁取试样，试样为圆形，置于环压试验机之压板间，测试瓦楞全部压溃之强度。
2、主要技术参数：
设计标准：ISO-3035
A取样面积:32.2cm2（Φ64mm±0.5mm）
B取样面积:64.5cm2（Φ90.6mm±0.5mm）
C取样面积：100cm2（112.8mm±0.5mm）三选一
取样的*厚度：≤7mm
平压取样器，瓦楞纸板平压试样裁切刀，纸板圆盘取样器
3、操作使用步骤及注意事项
3.1拆箱与安装
3.1.1打开包装箱，取出取样器及随机配件。
3.1.2除去各部防锈脂及尘积物。
3.1.3检查刀片是否损坏，如损坏则应更换刀片。
平压取样器，瓦楞纸板平压试样裁切刀，纸板圆盘取样器
3.1.4将取样器放置在（3～4）mm厚的胶垫（客户自备）上，胶垫表面应平整光滑。
3.2切样（参见取样器外形图）
3.2.1将平直的瓦楞纸板平放在胶垫上。
3.2.2将支足7的锥尖压入瓦楞纸板内定位。
3.2.3将旋柄1压下，使刀片6刚好与瓦楞纸板接触，顺时针方向旋动旋柄，旋动时逐渐向下加力，直至切下试样。
3.2.4取出试样备用。
3.3刀片的更换与调整
3.3.1松开螺钉5，取下刀片，换装新刀片并旋紧螺钉。
3.3.2斜向调整刀片位置，可改变刀片的切入深度。
3.4注意事项
3.4.1切样时，刀片运动轨迹应为螺旋向下，逐渐切入试样，不得直接用手将切刀压入试样。
3.4.2使用一段时间后，应更换刀片。
4、维护保养
4.1经常保持取样器清洁，不用时应在刀刃部分涂防锈油。
4.2转动部位定期加注少量润滑油。
5、外观示意图（颜色随机）
