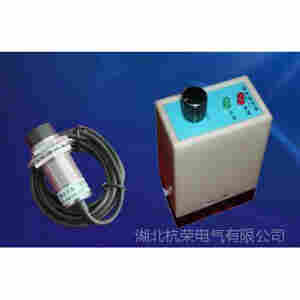

CP-2002-112捞渣机断链保护器
捞渣机断链保护器的制作方法
捞渣机断链保护器技术领域：
本实用*涉及一种刮板捞渣机的安全保护装置，具体说是一种刮板捞渣机的断链、卡住保护装置。
刮板捞渣机是电站锅炉炉下灰渣处理设备，通过捞渣机内固定在圆环链上刮板的连续移动，用刮板将灰渣捞出。刮板捞渣机工况恶劣，无人值守。因此对刮板捞渣机链条的断链、卡住均无保护装置。由于链条在制造过程中不可避免的存在着内部缺陷，当有较大渣块或异物落入时，会发生链条断链、卡住事故，这时如果不及时切断电源停机，会造成刮板被剪断、掉下的刮板卡住导轮的严重事故。因此，严重影响了刮板捞渣机的安全运行，从而对电厂发电机组的正常运行带来严重影响。
本实用*目的在于克服现有的刮板捞渣机缺乏保护装置的缺点，提供一种刮板捞渣机的断链、卡住保护装置，使刮板捞渣机当发生断链、卡住事故时，能及时切断电源停机。
CP-2002-112 刮板机断链保护器工作原理
简介：
本装置主要用于板式输送机、斗式提升机运行中出现断链、断带情况造成改向链轮停转时的保护，当出现上述情况时，本装置可在3~7秒钟内输出信号，避免事故扩大。
技术参数：
接点数量： 2套 一开一闭
工作电源：12V
接点容量: 3A
工作温度： -20℃～＋45℃
相对湿度：≤90（25℃）
防护等级：IP31
安装与调试:
本仪器安装底座既可用螺栓固定，也可用卡轨固定，仪器插头对准插座缺口插入，然后用固定卡上下锁紧仪器插头即可。
仪器面板上配有延时电位器，延时时间从0～35S自由调节，同时配有工作、故障两个发光二机管，正常工作状况下，接收接近开关发出的信号，绿色指示灯定时闪亮，说明工作正常，如果接近开关检测到链条传动有异常情况，则红色指示灯闪亮，并保警。
