232.30.063德国威卡安全型油压压力表 232.30.100德国威卡全不锈钢EN837-1压力表
WIKA授权代理商-西安秦控商贸 王工 qq:2064077346 15339微信199575
型号 232.30, 233.30
波登管压力表，不锈钢型
过程工业，安全型，NS 63、100和160
应用
具有更高安全要求的应用
带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合（233.30型）
用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压力，也适用于腐蚀性环境
石油天然气工业、化工和石化工业、电力工程、水和废水技术
功能特性
带实心隔板设计（符合EN 837-1操作安全性要求）的安全压力表
*的负载循环稳定性和抗冲击性能
全不锈钢结构
量程：高达0 … 0.06 至 0 … 160 MPa
描述
这种高品质的波登管压力表专为提高过程工业的安全性而设计。
采用的不锈钢材料和坚固的设计，该仪表适用于化学和过程工业。不仅适用于液体和气体介质，也适用于腐蚀性环境。
量程范围为0 ... 0.06至0 ... 160 MPa，确保了各种应用所需的测量范围。
威卡（WIKA）根据EN 737-1欧洲标准“S3”安全版的要求制造并压力表。安全型压力表由非破碎窗口、测量系统和表盘之间的安全隔爆层和安全泄压后盖组成。如果发生故障，操作员在前侧受到保护，介质或组件只能通过外壳背面弹出。
对于恶劣的操作条件（例如振动），所有仪表也可选配充液。
德国wika隔膜990.10 螺纹连接隔膜
型号990.10威卡隔膜 标准 可选
压力范围 0 … 25 MPa [0 … 3,600 psi]
或所有其他负压或正负压范围
接液部件清洁度等级 禁油禁脂，符合ASTM G93-03标准
F WIKA标准(<1,000 mg/m²)
禁油禁脂，符合ASTM G93-03标准
D ISO 15001 (<220 mg/m²)
接液部件原材料产地 国际 欧盟、瑞士、美国
和仪表的连接方式 轴向转接头 通过G ½, G ¼, ½ NPT 或 ¼ NPT（内螺纹）轴向转接头
安装方式 直接连接 ■ 毛细
■ 冷却塔
密封 PTFE*大适用温度260 °C ■ 金属C形弹簧，镀银不锈钢，*高可承受400 °C
■ 金属C形弹簧，Inconel合金，*高可承受400 °C
冲洗连接 - ■
■
■ 锁紧螺母
两个冲洗接头（G ¼, G ⅛, ¼ NPT, ⅛ NPT）
单个冲洗接头（G ¼, G ⅛, ¼ NPT, ⅛ NPT）
设计，符合NACE声明 - ■ MR 0175
■ MR 0103
真空服务（见IN 00.25） 基础真空处理 ■ 进阶版高温高真空处理
■ 高温高真空处理
仪表安装支架（仅限毛细管选项） - ■ H型，符合DIN 16281标准，100mm，铝制，黑色
■ H型，符合DIN 16281标准，100mm，不锈钢
■ 管道支架安装，用于Ø 20 ... 80 mm的管道，钢
（见数据资料AC 09.07）
990.10

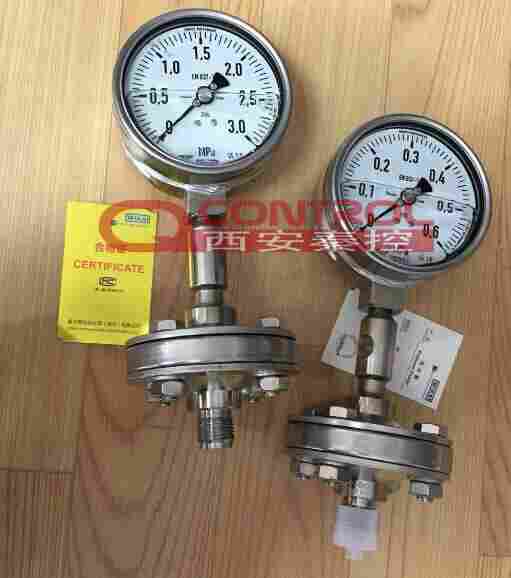

990.10螺纹连接式隔膜密封
wika隔膜990.10的应用
适用于侵蚀性、温度较高的、腐蚀性、对环境有害的或有毒的介质
过程工业
wika隔膜990.10的功能特性
带螺纹的过程连接件，可直接安装
内置膜片，上下隔膜密封部件通过螺栓连接为一体
多种过程连接件和材料可供选择
wika隔膜990.10的描述
隔膜密封可保护测量仪表不受侵蚀性、粘性、结晶、腐蚀性、对环境有害的或有毒的介质损坏。
由适当材料制成的膜片可将测量仪表和被测介质隔离开。因此，只要配备适当的隔膜密封，测量仪表就能用于高难度的测量任务。
系统内部的填充液体（可根据特定应用选择合适的液体）可通过液压方式将压力传到测量仪表。
我们可提供不同设计和材质的隔膜密封，以满足所有应用要求。用户在选择隔膜密封时，需要注意两个重要标准：其一是过程连接件的类型（法兰、螺纹和无菌连接件）；其二是基本制造方法。
关于隔膜密封和隔膜密封系统的更多技术资料请参考IN 00.06“隔膜密封”。
990.10型隔膜密封采用螺纹连接设计，用途非常广泛。无需对隔膜密封系统进行改动即可更换下腔体（比如在更换过程连接件时）。
与990.40型隔膜密封相比，990.10型可适应更大的压力范围（膜片直径更小）。
隔膜密封与测量仪表可以直接装配（标配），也可通过冷却元件或柔性毛细管装配（选配）。
在选材方面，威卡提供了多种解决方案，隔膜密封的上腔体、膜片和下腔体可由同种或不同材料制成。膜片和下腔体还可提供喷涂或覆上镀层。
990.10型威卡隔膜密封特别适用于侵蚀性或高温介质。该仪表主要用于过程工业应用。
