KC 标记
KC-EMV
公称通径，气源
5 mm
气源压力 1 MPa
0.3 MPa ... 0.4 MPa
压力调节范围 MPa
0.002 MPa ... 0.2 MPa
*压力迟滞
0.002 MPa
公称通径，排气
2.5 mm

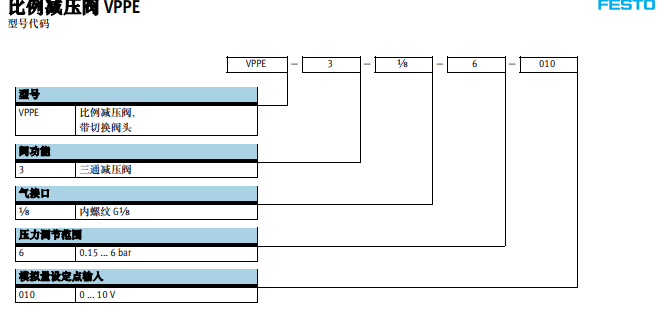

短型号代码
VPPE
驱动方式
电控
密封原理
软密封
安装位置
可选
*垂直安装
设计
先导膜片式减压阀
短路电流额定值
适用于所有电气连接
安全注意事项
安全位置 VPPE：如果电源电缆中断，输出压力将不受调节。
符号
00995303
反极性保护
适用于所有电气连接
复位类型
弹簧复位
先导类型
先导驱动
阀功能
三通比例压力调节阀
显示类型
LED 指示器
3 位数字
压力调节范围
0.02 bar ... 2 bar
入口压力 1
3 bar ... 4 bar
*压力迟滞
0.02 bar
标准标称流量
310 l/min
工作电压范围 DC
21.6 V ... 26.4 V
*电流消耗
160 mA
持续通电率
*
*电源功耗
4.2 W
残余波纹
10 %
开关输出
PNP
模拟输出的信号范围
0 - 10 V
模拟输入的信号范围
0 - 10 V
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
不可用润滑介质工作
CE （见合格声明）
符合欧盟电磁兼容性指令
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
10 °C ... 50 °C
防护等级
IP65
环境温度
0 °C ... 60 °C
RCM 商标
c UL us (OL)
产品重量
390 g
线性误差 (± %FS)
1 %FS
温度系数
0.04 %/K
重复精度，± %FS 表示
0.5 %FS
电气接口
5 针
M12
插头
限位阀 12146-SVK-3-PK-3 1
舌簧式行程开关 161756-SME-8-K-24-S6
电磁阀 159712-MN1H-5/2-D-3-C 1
液压缓冲器 160274-YSR-32-60-C 1
双作用气缸 32704-DPZ-25-80-P-A
过滤器 122996-LF-D-MINI-A 10
真空发生器 193580-VN-05-M-I2-PQ1-VQ1
真空过滤器 160239-VAF-PK-6
舌簧式行程开关 151672-SMEO-1-LED-24-K5-B
安装方式
带通孔
气接口，气口 1
G1/8
气接口，气口 2
G1/8
气接口，气口 3
G1/8
材料说明
不含铜和聚四氟乙烯
RoHS 合规
外壳材料
精制铝合金
