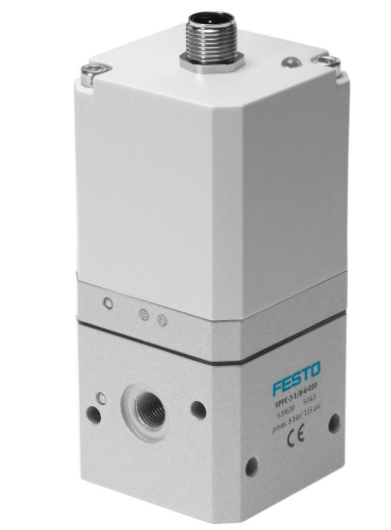

选型指南FESTO比例压力阀VPPE-3-1/8-6-010
KC 标记
KC-EMV
公称通径，气源
5 mm
精度
2,25 %FS
线性度
1 %FS
迟滞
2.5 %FS
重复精度
0.5 %FS
气源压力 1 MPa
0.6 MPa ... 0.8 MPa
工作压力
0.8 MPa
压力调节范围 MPa
0.015 MPa ... 0.6 MPa
*压力迟滞
0.015 MPa
公称通径，排气
2.5 mm
短型号代码
VPPE
驱动方式
电控
密封原理
软密封
安装位置
可选
*垂直安装
设计
先导活塞减压阀
短路电流额定值
适用于所有电气连接
安全注意事项
安全位置 VPPE：如果电源电缆中断，输出压力将不受调节。
符号
00995303
反极性保护
适用于所有电气连接
阀功能
三通比例压力阀，常闭
工作压力
≤ 8 bar
压力调节范围
0.15 bar ... 6 bar
入口压力 1
7 bar ... 8 bar
*压力迟滞
0.15 bar
标准标称流量
850 l/min
关闭时间
1300 ms
打开时间
550 ms
工作电压范围 DC
21.6 V ... 26.4 V
*电流消耗
150 mA
*电源功耗
3.6 W
残余波纹
10 %
设定点/实际值
电压型 0 - 10 V
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
不可用润滑介质工作
CE （见合格声明）
符合欧盟电磁兼容性指令
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
10 °C ... 50 °C
防护等级
IP65
环境温度
10 °C ... 50 °C
RCM 商标
c UL us (OL)
产品重量
445 g
温度系数
0.04 %/K
电气接口
4 针
M12x1
插头
圆形结构
安装方式
带通孔
气接口，气口 1
G1/8
气接口，气口 2
G1/8
材料说明
RoHS 合规
外壳材料
精制铝合金
膜片材料
NBR
FSTO比例减压阀的优势:
管式或法兰式，电流可控，电压可控，现场总线/以太网通过CPX终端通讯
操作方便:3 组预设值适合不同的流量 – 无需编程
串级调节:改进动态响应，精度高并优化小信号特性
具有多传感器控制的二级控制回路: 集成传感器能实现*的控制效果和特点
过程可靠性:具有温度补偿功能，即使温度变化也能保持压力恒定
德国费斯托FESTO比例减压阀安装说明
1、在比例式减压阀安装前应将管道冲洗干净并在阀前加装 Y 型过滤器由于管道内细小的杂物都将会导致减压阀关闭不严从而引起渗漏而失效导致阀后管网静压高。 过滤器应设置在管上并去掉堵头引出装有阀门的排水管至污水池以便及时排污。
2、比例式减压阀前后必须设置闸阀或蝶阀以便检修时切断水源。
３、在比例式减压阀前后宜装设压力表可直接用于观察减压阀前后压力的变化监察减压阀的减压效果和工作情况。
４、在高层建筑消火栓系统的比例式减压阀后一般宜设置可曲挠橡胶接头。 一方面为便于减压阀安装拆卸同时亦可起到伸缩节作用。
５、比例式减压阀宜垂直安装。 其安装说明书上说可垂直安装也可水平安装但当水平安装时由于重力作用会造成下部的偏心磨损因此宜垂直安装并应按阀体上所示箭头方向安装。 江银大厦消火栓给水自动喷淋系统比例式减压阀均采用垂直安装减压效果明显功能正常。
６、在高层建筑消防给水中为保证供水的不间断性减压阀组宜设计为两组同径并联其中一组工作一组备用。 且应与前后管径相同以便检修更换时不影响供水。
７、消防给水系统中比例式减压阀不宜设置旁通管。 在江银大厦消火栓系统减压阀施工中初期安装了旁通管在使用约一年半后季检时发现阀后压力表与阀前压力表数值相同打开试验阀放水试验测试压力则又显示正常而后检查时发现是由于设于旁通管上的阀门胶衬老化导致渗漏而出现静压失常动、压正常的现象。 所以为保证消防给水系统的供水可靠性，本人认为不应设置旁通管。
FESTO减压阀工作原理
FESTO减压阀具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。可分为手动换向阀、电磁换向阀、电液换向阀等。阀门的一种，具有多向可调的通道，可适时改变流体流向。工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而人右入口变换通向下部出口，实现了周期变换流向的目的。这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中总线为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。
